Легкие КМУ (1-6 т)

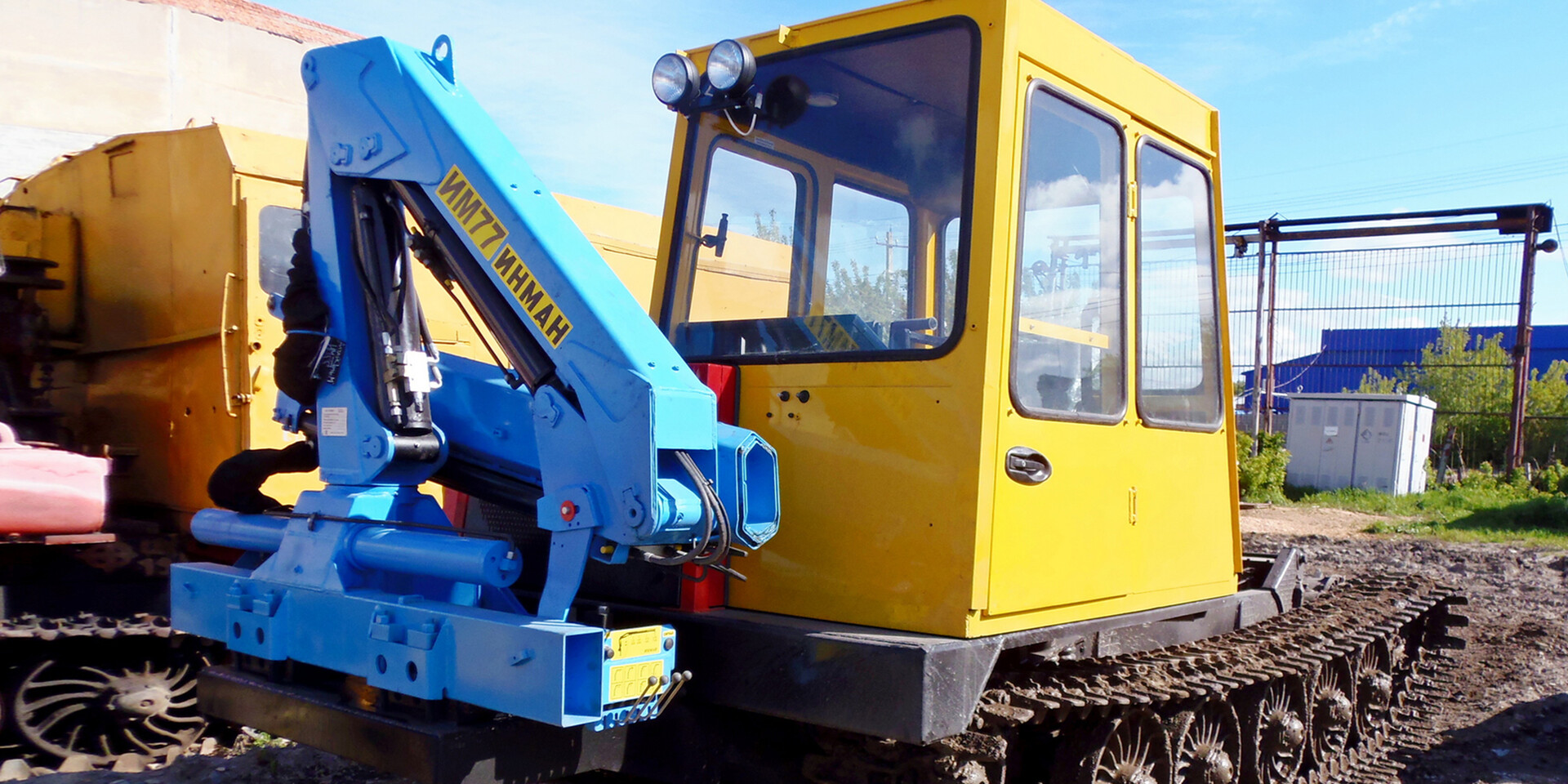

ИМ 77
| Макс. подъемный момент | 7.5 тм |
| Макс. грузоподъемность | 3000 кг |
| Макс. гидравлический вылет | 6.8 м |
| Угол поворота | 390° |
| Стандарт размаха аутригеров | 4234 мм |
| Требуемое для монтажа пространство (станд.) | 800.00 мм |
| Ширина в транспортном положении | 2200.00 мм |
| Макс. рабочее давление | 28 МПа |
| Производительность насоса | 25 л/мин |
| Общий вес (станд.) | 1020 кг |
Максимальный грузовой момент (тм) |
Максимальный вылет (м) |
Угол поворота (°) |
Крутящий момент механизма поворота (тм) |
Рабочее давление (МПа) |
Производительность насоса (л/мин) |
Масса КМУ без гидронасоса, рабочей жидкости (кг) |
Высота КМУ (мм) |
Ширина КМУ (мм) |
Размер для монтажа на раме (мм) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Std | 7.5 | 6.8 | 390° | 28.0 | 25 л/мин | 1020 | 1740 | 2200 | 800 |
Значения вылетов действительны при положении стрел под углом 20° и поэтому не являются максимальными значениями. При использовании механических удлинений грузоподъемность уменьшается на значение массы самих удлинений.
