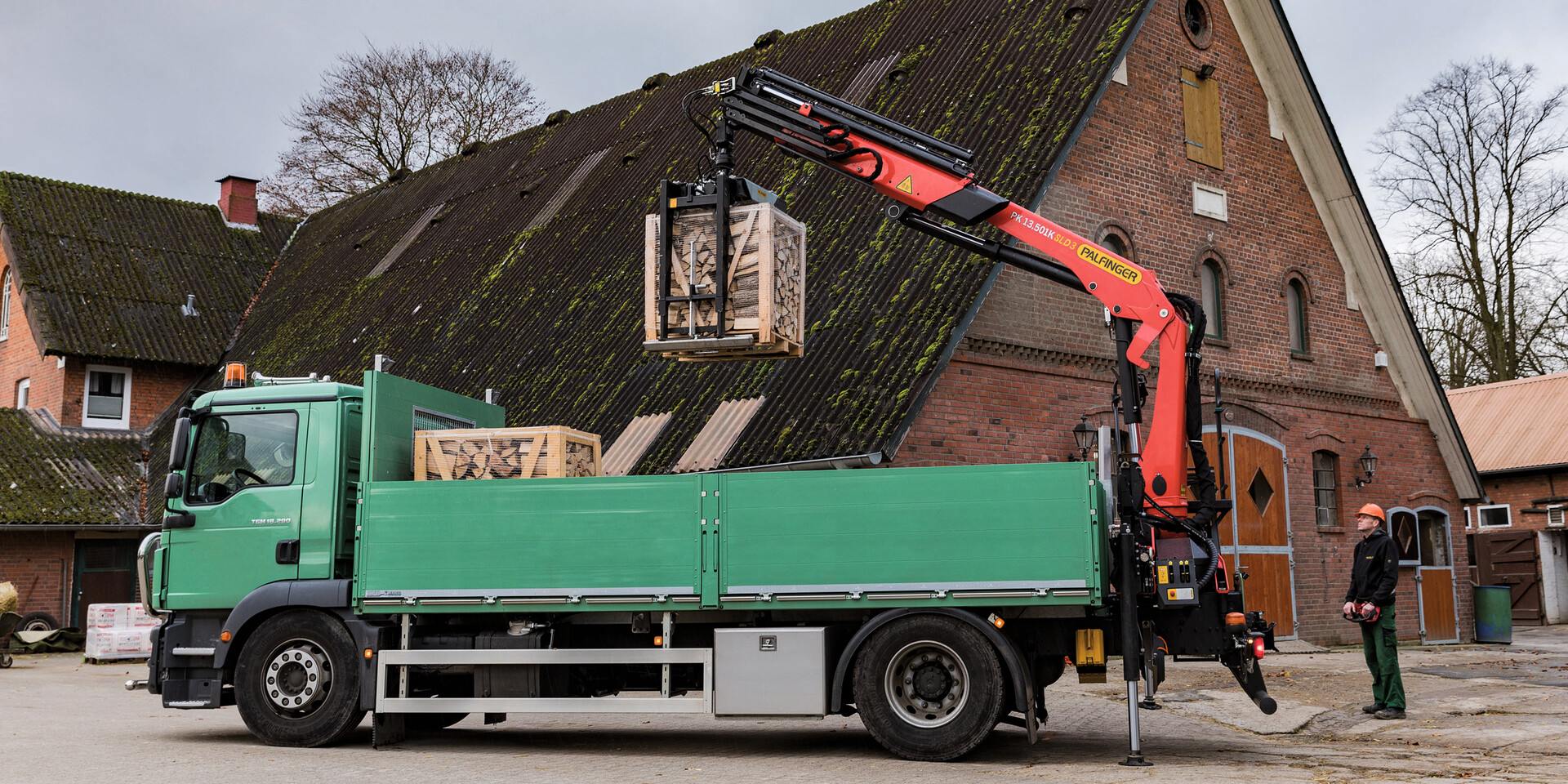

Grue à flèche articulée

PK 13.501K SLD 3

AUGMENTATION DE LA CHARGE UTILE GRÂCE À UNE CONSTRUCTION LÉGÈRE INTELLIGENTE

  • Des cycles de chargement plus courts grâce au système High Speed Extension (recyclage d'huile)
  • Optimisation de la zone de travail grâce au dispositif HPSC
  • Une charge utile plus élevée grâce à une conception allégé
Téléchargements Technical Data

Paltronic

La Paltronic que PALFINGER propose est une électronique de commande pour les grues de série. Ce système électronique sur mesure pilote et surveille la grue et assure une facilité d'emploi et une sécurité accrues en service.

Utilisation de l'huile retour

La vitesse élevée du système d'extension est convaincante. Elle est obtenue grâce au montage en série du système de réinjection de l'huile retour et grâce à la grande dimension des conduites hydrauliques. Cela permet d'augmenter l'efficacité de toutes les interventions !

Single Link Plus

La genouillère du deuxième bras améliore nettement la puissance de levage de la grue lorsqu’elle est en position typique de travail. Ce bras articulé orientable vers le haut, spécialement mis au point par PALFINGER, se caractérise par ailleurs par son excellente géométrie de mouvement. La grue peut réaliser sans problème des travaux difficiles, même dans les endroits aux conditions les moins propices.

Max. lifting moment 13.2 mt
Max. lifting capacity 6200 kg
Max. hydraulic outreach 11.7 m
Angle de rotation 420°
Slewing torque with 1 gear 1.6 mt
Ecartement des stabilisateurs 5.0 m
Fitting space required (std) 0.74 m
Width folded 2.55 m
Max. operating pressure 330 bar
Débit 35 - 50 l/min
Dead weight (std) 1480 kg

Certaines grues en photos dans ce document sont dotées d’équipements optionnels et ne correspondent pas au modèle standard.
Des réglementations nationales spécifiques relatives à la configuration des grues sont à observer. Les dimensions ne revêtent pas un caractère contraignant. Sous réserve de modifications techniques, d’omissions et d’erreurs de traduction.

Couple de levage maximum Portée maximale Angle d'orientation Couple de rotation Pression d’utilisation maximum Débit Peso Hauteur de la grue Largeur de la grue Installation avec
Std 13.2 5.2 420 1.6 33.0 35-50 1480 2215 2550 740
A 13.2 7.3 420 1.6 33.0 35-50 1630 2215 2550 740
B 12.6 9.5 420 1.6 33.0 35-50 1750 2215 2550 740
C 12.3 11.7 420 1.6 33.0 35-50 1860 2215 2550 740
