PC 3800 Compact

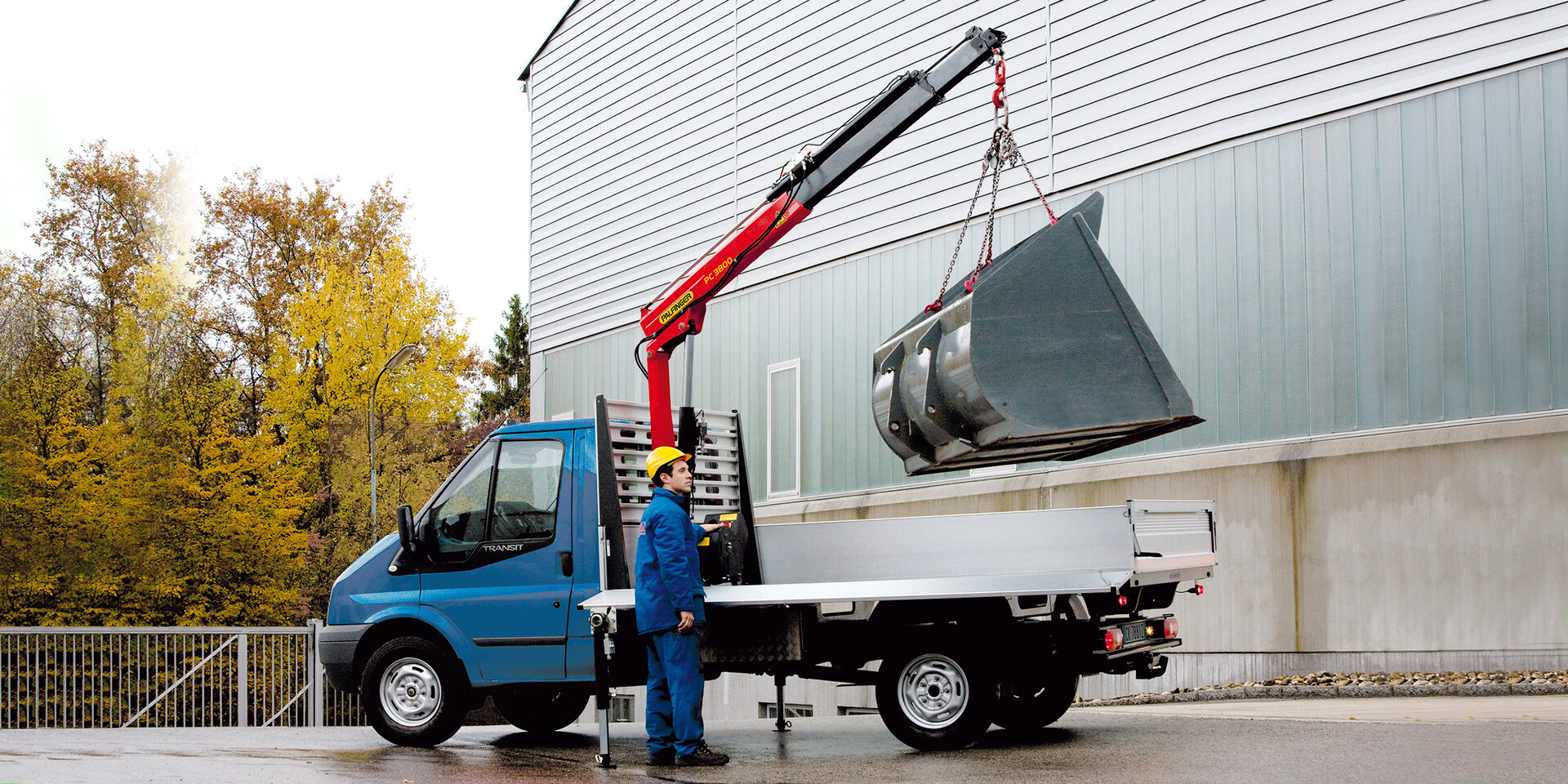

Kompakte Leichtgewichte zwischen einer und vier Metertonnen mit echter PALFINGER Power
- Hohe Wertbeständigkeit durch Beschichtungstechnologie
- Perfekter Schutz durch innenliegende Öldurchführung im Zylinder
- Durch Lasthalteventile wird das Absinken des Kranarms verhindert
- Erweiterte Einsatzmöglichkeiten durch Funkfernsteuerung und Seilwinde
Erleben Sie die Produktmerkmale
KTL
PRODUKTMERKMAL
Die richtige Oberflächenbehandlung ist die Grundlage für einen haltbaren und langlebigen Oberflächenschutz. Die Komponenten durchlaufen voll automatisiert die Prozessstufen der Grundierung und Lackierung. Durch diese innovative Technologie der Oberflächenbeschichtung schafft PALFINGER einen Qualitätsstandard wie es höchster sonst nur in der Automobilindustrie üblich ist.
FUNKTIONSWEISE
1. Die Krankomponenten werden mittels Drahtkornstrahlung von allen Verunreinigungen befreit.
2. In den einzelnen Tauchbecken werden die Komponenten entfettet, gespült, aktiviert und mit einer Zink-Phosphatierung überzogen.
3. Nach zwei weiteren Spülvorgängen erfolgt eine Passivierung der Oberflächen sowie eine Spülung mit Reinstwasser.
4. Es folgt die elektrostatische KTL-Beschichtung indem die Krankomponente komplett in den Lack eingetaucht wird.
5. Überschüssiger Lack wird in zwei weiteren Arbeitsschritten mit einer Ultrafiltrationsspüle abgewaschen.
6. Danach wird der Lack mit einer Temperatur von 115 Grad über 1,5 Stunden eingebrannt.
7. Zum Abschluss werden die Krankomponenten durch einen Lackierroboter mit einem wasserlöslichen, umweltfreundlichen Zwei-Komponenten Lack decklackiert.
Radio Remote Control
PRODUKTMERKMAL
Funkfernsteuerungen zählen heute fast schon zur Standardausrüstung moderner Ladekrane. PALFINGER Funkfernsteuerungen sind wahlweise mit Linearhebel oder Kreuzhebel ausgerüstet und bieten höchsten Komfort. Bei Kranen mit PALTRONIC informiert ein LCD Grafikdisplay oder ein 4,1 Zoll TFT-Farbdisplay den Kranfahrer über unterschiedliche Betriebszustände.
FUNKTIONSWEISE
Das Fernsteuerungspult (Sender) ist dafür verantwortlich, die an den Hebeln getätigten Befehle als Signale an den Empfänger zu senden. Der Empfänger leitet die Signale an die Elektronik weiter, die diese mittels hydraulischer Steuerventile in Kranbewegungen umsetzt.
* Wunschausrüstung/länderspezifische Ausrüstung
Max. Hubmoment | 3.7 mt |
Max. Hubkraft | 2000 kg |
Max. hydraulische Reichweite | 5.0 m |
Max. mechanische Reichweite | 7.1 m |
Schwenkbereich | 325° |
Schwenkmoment | 0.4 mt |
Platzbedarf für Montage (std) | 445.00 mm |
Kranbreite zusammengelegt | 0.77 m |
Max. Betriebsdruck | 200 bar |
Fördermenge | 12 L/min. |
Eigengewicht (std) | 238 kg |
Die abgebildeten Krane sind teilweise mit Wunschausrüstung ausgestattet und entsprechen nicht immer der Standardausführung.
Beim Kranaufbau sind länderspezifische Vorschriften zu beachten. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.
Hubmoment (mt) | Reichweite (m) | Schwenkbereich (°) | Schwenkmoment (mt) | Druck (Mpa) | Fördermenge (l/min) | Eigengewicht (kg) | Kranhöhe (mm) | Kranbreite (mm) | Einbaubreite (mm) | |
---|---|---|---|---|---|---|---|---|---|---|
3.7 | 3.7 | 325 | 0.3 | 20.0 | 12 | 238 | 1630 | 775 | 445 | |
3.6 | 5.0 | 325 | 0.3 | 20.0 | 12 | 262 | 1630 | 775 | 445 |

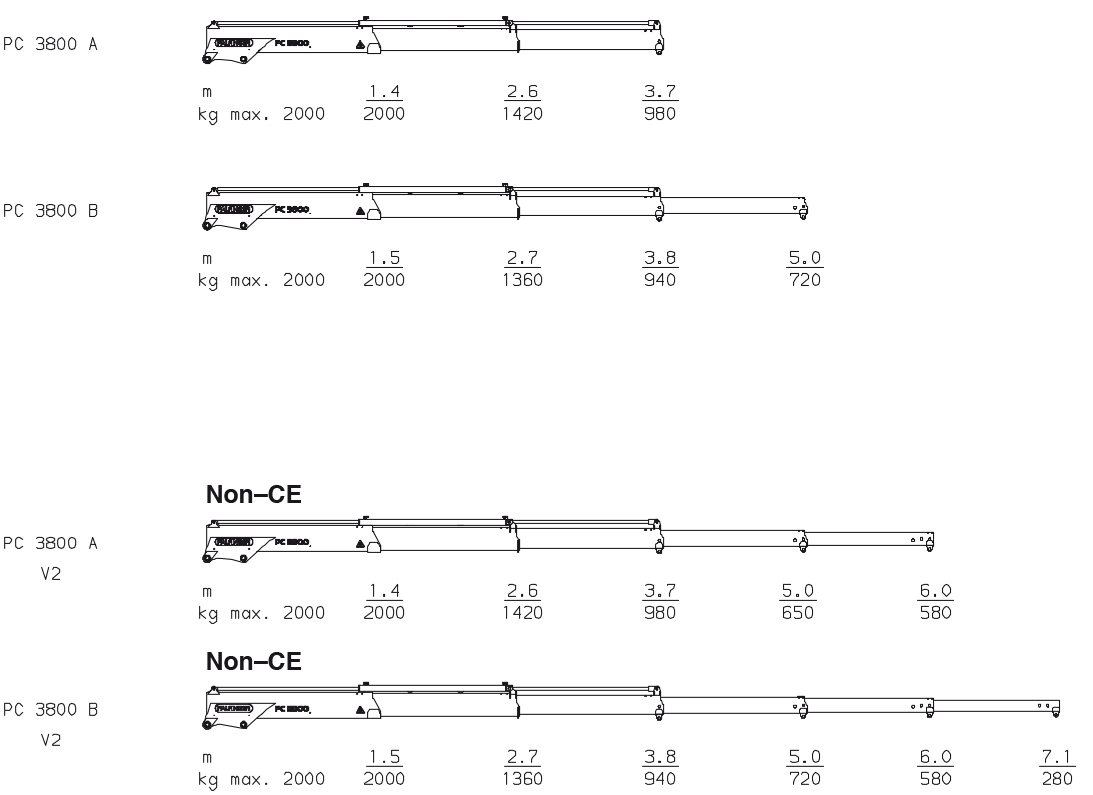

Die angegebenen Reichweiten gelten für eine Hauptarmstellung von 20° und sind somit nicht die maximalen Werte. Werden mechanische Verlängerungen eingesetzt, reduzieren sich die angeführten Traglasten um das Eigengewicht der Verlängerungen.
