PK 8.501 SLD 1
PK 8.501 SLD 1

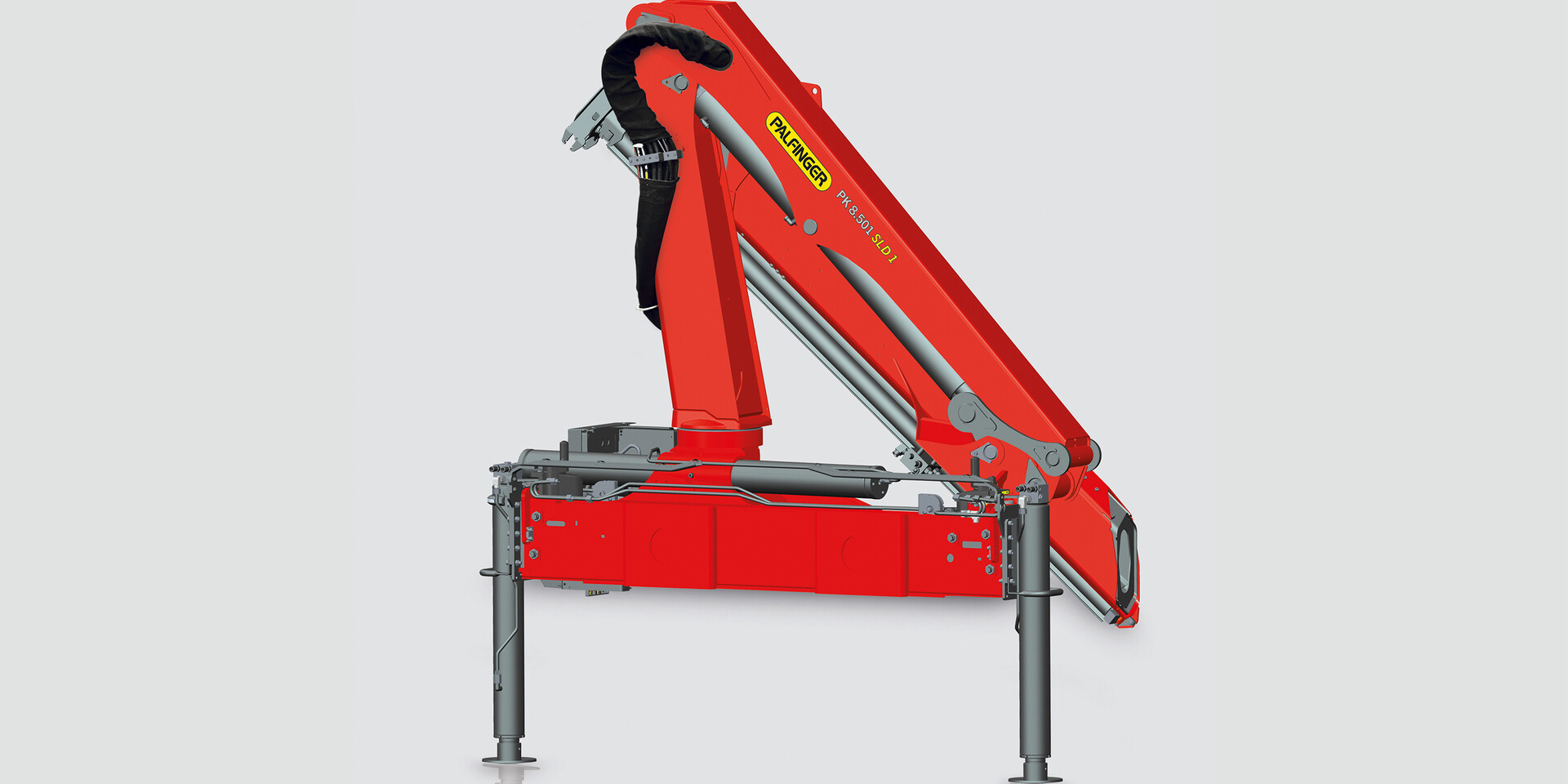

Grue à flèche articulée
| Couple de levage maximum | 8.1 mt |
| Capacité de levage maximale | 5700 kg |
| Portée hydraulique maximale | 11.8 m |
| Portée manuelle maximale | 15.8 m |
| Angle de rotation | 400° |
| Couple de rotation | 1.0 mt |
| Ecartement des stabilisateurs | 32 m |
| Espace nécessaire au montage | 0.72 m |
| Pression d’utilisation maximum | 330 bar |
| Débit | 25 - 35 l/min |
| Poids de la grue (std.) | 1050 kg |
Certaines grues en photos dans ce document sont dotées d’équipements optionnels et ne correspondent pas au modèle standard.
Des réglementations nationales spécifiques relatives à la configuration des grues sont à observer. Les dimensions ne revêtent pas un caractère contraignant. Sous réserve de modifications techniques, d’omissions et d’erreurs de traduction.
Couple de levage maximum |
Portée maximale |
Angle d'orientation |
Couple de rotation |
Pression d’utilisation maximum |
Débit |
Peso |
Hauteur de la grue |
Largeur de la grue |
Installation avec |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Std | 8.1 | 5.6 | 400 | 1.0 | 33.0 | 25-35 | 1050 | 2005 | 2300 | 720 |
| A | 7.8 | 7.6 | 400 | 1.0 | 33.0 | 25-35 | 1140 | 2005 | 2300 | 720 |
| B | 7.6 | 9.7 | 400 | 1.0 | 33.0 | 25-35 | 1240 | 2005 | 2300 | 720 |
| C | 7.4 | 11.8 | 400 | 1.0 | 33.0 | 25-35 | 1320 | 2005 | 2300 | 720 |
