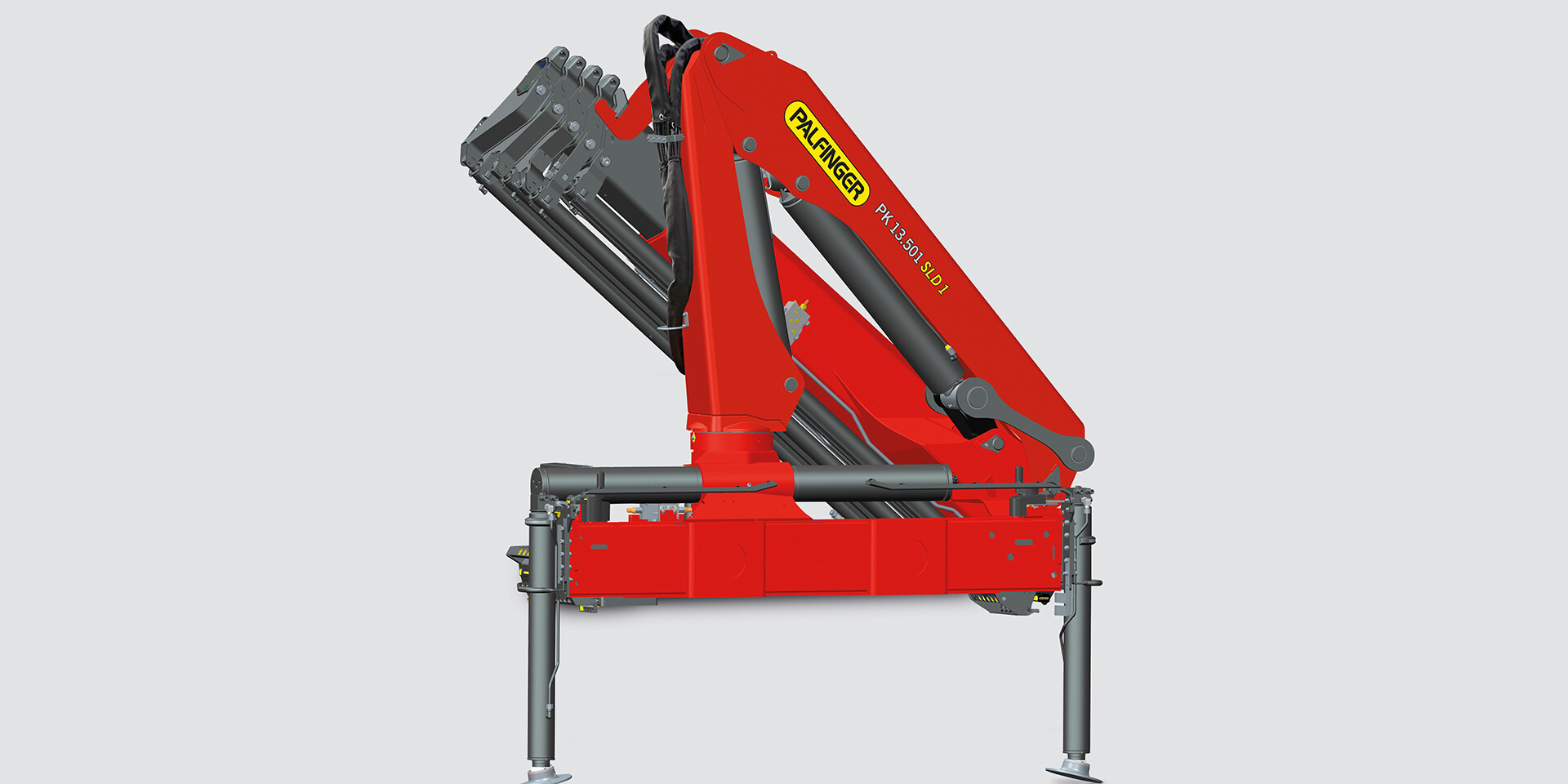

PK 13.501 SLD 1

Grue à flèche articulée

DES SYSTÈMES HYDRAULIQUES ET ÉLECTRONIQUES SOPHISTIQUÉS

  • Plus de puissance au crochet grâce au Single Link
  • Une charge utile plus élevée grâce à une conception allégée
  • Cycles de recharge plus courts grâce à la High Speed Extension
Téléchargements Technical Data

Utilisation de l'huile retour

La vitesse élevée du système d'extension est convaincante. Elle est obtenue grâce au montage en série du système de réinjection de l'huile retour et grâce à la grande dimension des conduites hydrauliques. Cela permet d'augmenter l'efficacité de toutes les interventions !

Single Link Plus

La genouillère du deuxième bras améliore nettement la puissance de levage de la grue lorsqu’elle est en position typique de travail. Ce bras articulé orientable vers le haut, spécialement mis au point par PALFINGER, se caractérise par ailleurs par son excellente géométrie de mouvement. La grue peut réaliser sans problème des travaux difficiles, même dans les endroits aux conditions les moins propices.

Couple de levage maximum 13.1 mt
Capacité de levage maximale 6200 kg
Portée hydraulique maximale 14.8 m
Portée manuelle maximale 19.0 m
Angle de rotation 420°
Couple de rotation 1.6 mt
Ecartement des stabilisateurs 5.0 m
Espace nécessaire au montage 0.74 m
Largeur de la grue repliée 2.50 m
Pression d’utilisation maximum 330 bar
Débit 35 - 50 l/min
Poids de la grue (std.) 1510 kg

Certaines grues en photos dans ce document sont dotées d’équipements optionnels et ne correspondent pas au modèle standard.
Des réglementations nationales spécifiques relatives à la configuration des grues sont à observer. Les dimensions ne revêtent pas un caractère contraignant. Sous réserve de modifications techniques, d’omissions et d’erreurs de traduction.

Couple de levage maximum Portée maximale Angle d'orientation Couple de rotation Pression d’utilisation maximum Débit Peso Hauteur de la grue Largeur de la grue Installation avec
Std 13.1 6.1 420 1.6 33.0 35-50 - 2215 2500 740
A 12.7 8.2 420 1.6 33.0 35-50 1660 2215 2500 740
B 12.3 10.4 420 1.6 33.0 35-50 1780 2215 2500 740
C 12.0 12.6 420 1.6 33.0 35-50 1880 2215 2500 740
D 11.7 14.8 420 1.6 33.0 35-50 1980 2215 2500 800
