Grúas Pesadas
PK 65002 SH High Performance
PK 65002 SH High Performance
KTL
CARACTERÍSTICAS
El correcto tratamiento superficial es la base para obtener una protección de la superficie resistente y de larga duración. Los componentes pasan automáticamente por las fases del proceso de aplicación de la pintura de fondo y del barniz. PALFINGER logra con esta innovadora tecnología de revestimiento superficial un estándar de calidad como sólo es usual en la industria automovilística.
FUNCIONAMIENTO
1. Con el granallado de alambre se quitan todas las impurezas de los componentes de la grúa.
2. Los componentes se desengrasan en cubas de inmersión, se lavan, se activan y se recubren con fosfatado de cinc.
3. Tras otros dos procesos de lavado se pasivizan las superficies y se aclaran con agua purísima.
4. Luego se hace el revestimiento electrostático KTL introduciendo los componentes de la grúa completamente en la pintura.
5. La pintura sobrante se quita en otros dos pasos de trabajo con un lavado de ultrafiltración.
6. Luego se seca la pintura al horno durante 1,5 horas a una temperatura de 115 grados.
7. Un autómata aplica finalmente una capa de pintura de cubrición a los componentes de la grúa con una pintura de dos componentes soluble en agua y no contaminante.

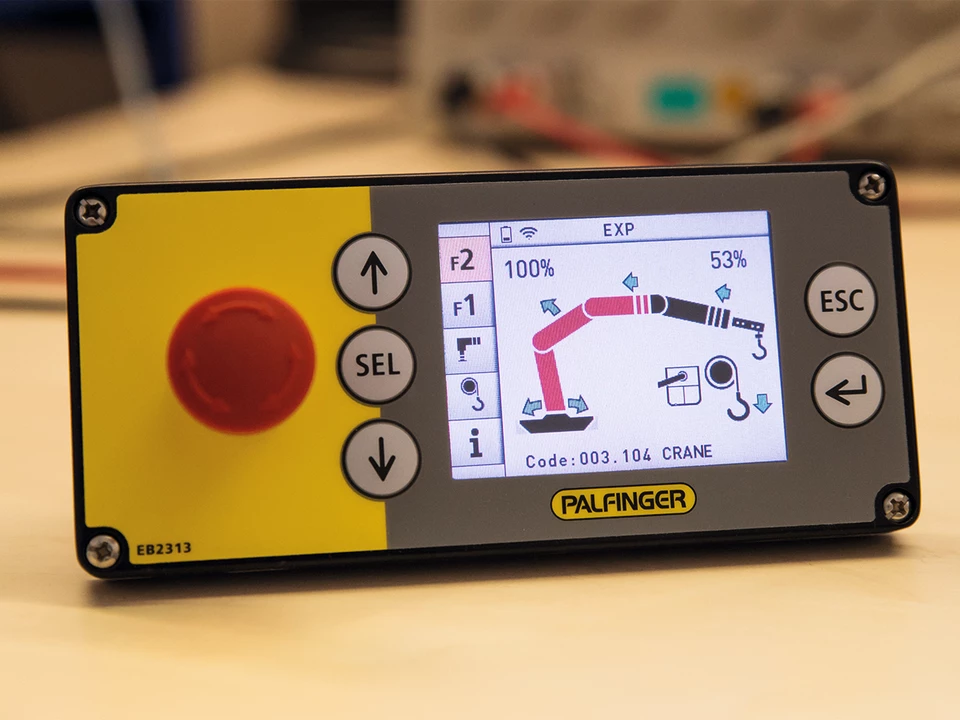

PALTRONIC 150
CARACTERÍSTICAS DEL PRODUCTO
Con el PALTRONIC 150, PALFINGER ofrece los últimos electrónicos para las grúas producidas en serie. Las más importantes funciones de seguridad y confort incluyen:
• Corte de exceso de carga
• High Performance Stability Control System (HPSC)
• Sistema de elevación (HPLS)
• Sistema Anti Oscilación (AOS)
• Dual Power System (DPS plus)
HPSC
Revolucionario sistema que limite la capacidad de carga de acuerdo a la estabilidad ofrecida por el conjunto camión-grúa. Ahora es posible operar cargas con total seguridad en espacios limitados y con restricciones para la apertura de los estabilizadores.
AOS
MÁXIMA PRECISIÓN Y SEGURIDAD
El sistema de amortiguación activa de la oscilación impide una „post oscilación“ mediante la frenada rápida o el cambio de carga. Se reducen los picos de tensión en el sistema de descenso, y se minimiza la fatiga de materiales y el desgaste. Esto aumenta el valor de reventa.
*optional
DPS PLUS
FUNCIONAMENTO EFICIENTE DEL FLY JIB
El Dual Power System permite una amplia variedad de aplicaciones. De esta forma, puede trabajar con un mayor alcance, pudiendo hacer uso en todo momento delo modo de carga pesada.
*optional
RADIOCONTROL
MEJOR VISUALIZACIÓN DE LA CARGA Y SEGURIDAD
El Radiocontrol de PALFINGER tiene doce frecuencias de radio distintas. Esto permite la operación de más de una grúa en el sitio de obras e impide que un operador mueva por error otro equipo. El cambio de frecuencia es automático. Un ajuste con cuatro velocidades diferentes garantiza la precisión de los movimientos y como complemento, el control remoto PALFINGER aún tiene la función de encendido y apagado el motor del camión, trayendo más practicidad durante las operaciones diarias.
La operación con control remoto se realiza con sólo una persona, sin necesidad de un ayudante. El desplazamiento del operador permite una mejor visualización de la carga y una mayor seguridad, ya que estará más lejos de zonas de peligro.
| Momento de elevación máximo | 62.0 tm |
| Capacidad máxima | 22000 kg |
| Alcance máximo hidráulico | 20.4 m |
| Alcance máximo mecánico | 25.1 m |
| Alcance máximo (con fly-jib) | 32.6 m |
| Torque de Giro | 4.5 tm |
| Par de giro neto con 2 reductores de giro | 7.0 tm |
| Abertura de los estabilizadores | 8.6 m |
| Anchura grúa plegada | 2.55 m |
| Presión de trabajo | 365 bar |
| Peso propio (std) | 5040 kg |
Par de elevación máximo |
Alcance máximo |
Ángulo de giro |
Par de giro neto |
Presión de trabajo |
Caudal recomendado |
Peso en versión estándar |
Altura de grúa |
Ancho de grúa |
Instalación con |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 60.9 | 7.6 | ∞ | 4.5 / 7.0 | 36.5 | 100-120 | 5040 | 2450 | 2550 | 1555 | |
| 58.8 | 9.5 | ∞ | 4.5 / 7.0 | 36.5 | 100-120 | 5384 | 2450 | 2550 | 1555 | |
| 57.9 | 11.5 | ∞ | 4.5 / 7.0 | 36.5 | 100-120 | 5676 | 2450 | 2550 | 1555 | |
| 57.1 | 13.7 | ∞ | 7.0 | 36.5 | 100-120 | 6096 | 2450 | 2550 | 1555 | |
| 56.1 | 15.9 | ∞ | 7.0 | 36.5 | 100-120 | 6405 | 2450 | 2550 | 1580 | |
| 55.5 | 18.1 | ∞ | 7.0 | 36.5 | 100-120 | 6631 | 2450 | 2550 | 1685 | |
| 55.1 | 20.4 | ∞ | 7.0 | 36.5 | 100-120 | 6805 | 2450 | 2550 | 1685 |
Los rangos especificados se aplican a una posición del brazo principal de 20º, por lo tanto, no son los valores máximos. Cuando se usan extensiones mecánicas, las cargas indicadas en las tablas se reducen por el peso de las extensiones.
