PK 295 TEC
PK 295 TEC
AOS
PRODUKTMERKMAL
Das patentierte PALFINGER Schwingungsdämpfungssystem „AOS“ gleicht die im Kranbetrieb entstehenden Schwingungen und Stöße aus. Ein „Nachschwingen“ durch rasches Abbremsen oder Lastwechsel wird vermieden. Das Ergebnis ist eine maßgebliche Erhöhung der Sicherheit im Kranbetrieb für Mitarbeiter, Ladegut und Gebäude.
FUNKTIONSWEISE
Die Elektronik erhält Signale von Drucksensoren auf beiden Seiten des Hubzylinders und wertet diese als Armschwingen aus. Über das Steuerventil werden die Signale zur Gegenbewegung des Hubzylinders gesteuert. Durch die exakt ermittelte Frequenz und Wellenlänge kann die aufgetretene Schwingung gebremst werden. Das Resultat ist eine Dämpfung des Armes auf nur ein bis zwei kurze Schwingungen, sodass der Arm zum sofortigen Stillstand kommt. Patent erteilt.
* Wunschausrüstung/länderspezifische Ausrüstung
HPSC
PRODUKTMERKMAL
Die High Performance Stability Control (HPSC) ist ein vollproportionales System zur Überwachung der Standsicherheit des Kranfahrzeuges. Sensoren für proportionale Wegmessung in den Abstützungen erlauben eine völlig variable Stützenpositionierung. Somit kann für jede beliebige Abstützsituation der zulässige, sichere Arbeitsbereich berechnet werden.
FUNKTIONSWEISE
Das HPSC-System berechnet zu jedem beliebigen Schwenkwinkel des Armsystems und für jede beliebige Abstützsituation den zulässigen Arbeitsbereich. Die Position der Abstützung wird mittels Seillängengeber oder magnetostriktiver Wegmessung im Ausleger erfasst. Basierend auf einem von PALFINGER entwickelten, intelligenten Rechenalgorithmus arbeitet es effizienter als vergleichbare am Markt erhältliche Systeme.
SRC
Das SRC-System hält im Seilwindenbetrieb den Abstand von Rollenkopf zu Unterflasche immer konstant. Ähnlich wie RTC regelt das System automatisch die Seillänge. Der entscheidende Vorteil in der Praxis besteht darin, dass Lasten horizontal in konstanter Höhe verfahren werden können, ohne dass ein Nachregeln der Seilwinde durch den Bediener erforderlich ist. Darüber hinaus besteht die Möglichkeit mit der Last an der Seilwinde einen konstanten Winkel zu verfahren. Arbeiten in Gebäuden oder bei engen Platzverhältnissen werden zum Kinderspiel aber auch das Überwinden von Gebäudekonturen bei Dachdeckerarbeiten wird wesentlich erleichtert. Ein Vorteil der sich vor allem im Komfort für den Bediener bemerkbar macht, aber auch die Effizienz des Einsatzes deutlich steigert. Zudem werden Beschädigung von Seil und Last, aber auch das Anschlagen der Unterflasche am Rollenkopf wird vermieden.
* Wunschausrüstung/länderspezifische Ausrüstung
HPSC Plus
PALFINGER hat das bewährte Standsicherheitssystem HPSC weiterentwickelt und bietet anwendungsorientierte Zusatzfunktionen im Baukastensystem an. Drei Module die sowohl einzeln als auch in Kombination verfügbar sind, verwandeln HPSC in HPSC-Plus. Auf diese Art kann das Standsicherheitssystem individuell an die jeweiligen Einsatzfälle angepasst werden und so die optimale Leistung des Krans sicherstellen.
* Wunschausrüstung/länderspezifische Ausrüstung
DPS-C
DPS-C ermöglicht eine Erhöhung der Hubkraft sowohl bei voll als auch bei teils ausgefahrenen Schubarmen. Ein Längenmesssystem erkennt die aktuelle Position der Schubarme und des Fly-Jibs. Auf diese Weise kann die Leistung über die gesamte Reichweite optimiert werden.
* Wunschausrüstung/länderspezifische Ausrüstung
| Max. Hubmoment | 28.1 mt |
| Max. Hubkraft | 10000 kg |
| Max. hydraulische Reichweite | 21.8 m |
| Max. Reichweite (mit 2. Knickarm) | 29.9 m |
| Schwenkbereich | 408° |
| Schwenkmoment | 3.0 mt |
| Abstützbreite (std) | 5.6 m |
| Platzbedarf für Montage (std) | 1.25 m |
| Kranbreite zusammengelegt | 2.55 m |
| Max. Betriebsdruck | 385 bar |
| Fördermenge | 90 -110 l/min |
| Eigengewicht (std) | 2700 kg |
Die abgebildeten Krane sind teilweise mit Wunschausrüstung ausgestattet und entsprechen nicht immer der Standardausführung.
Beim Kranaufbau sind länderspezifische Vorschriften zu beachten. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.
Hubmoment (mt) |
Reichweite (m) |
Schwenkbereich (°) |
Schwenkmoment (mt) |
Druck (Mpa) |
Fördermenge (l/min) |
Eigengewicht (kg) |

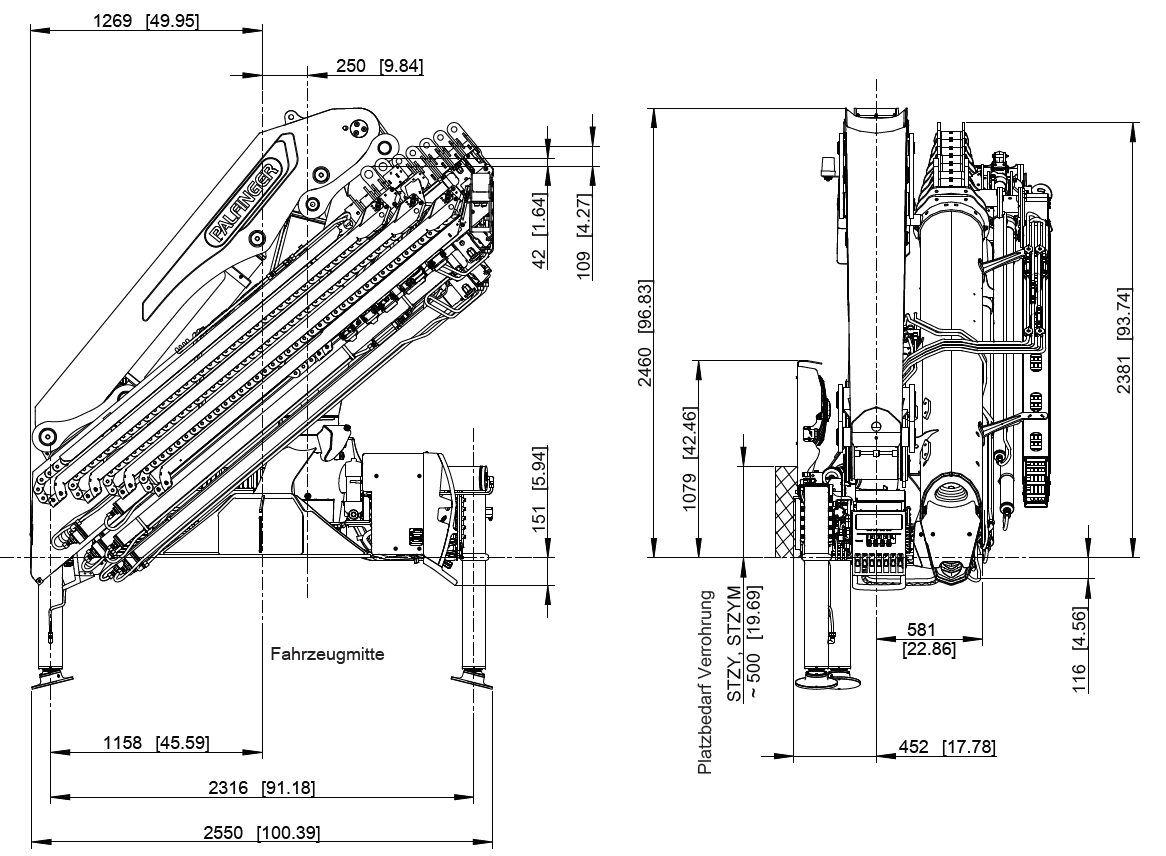

Kranhöhe (mm) |
Kranbreite (mm) |
Einbaubreite (mm) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| A | 27.3 | 8.1 | 408 | 3.0 | 38.5 | 90-110 | 2700 | 2460 | 2550 | 1130 |
| B | 26.8 | 10.3 | 408 | 3.0 | 38.5 | 90-110 | 2870 | 2460 | 2550 | 1130 |
| C | 26.2 | 12.5 | 408 | 3.0 | 38.5 | 90-110 | 3040 | 2460 | 2550 | 1130 |
| D | 25.5 | 14.7 | 408 | 3.0 | 38.5 | 90-110 | 3260 | 2460 | 2550 | 1130 |
| E | 25.0 | 17.1 | 408 | 3.0 | 38.5 | 90-110 | 3420 | 2460 | 2550 | 1130 |
| F | 24.6 | 19.5 | 408 | 3.0 | 38.5 | 90-110 | 3550 | 2460 | 2550 | 1245 |
| G | 24.2 | 21.8 | 408 | 3.0 | 38.0 | 90-110 | 3650 | 2460 | 2550 | 1245 |
Die angegebenen Reichweiten gelten für eine Hauptarmstellung von 20° und sind somit nicht die maximalen Werte. Werden mechanische Verlängerungen eingesetzt, reduzieren sich die angeführten Traglasten um das Eigengewicht der Verlängerungen.
