Средние КМУ (6-10 т)

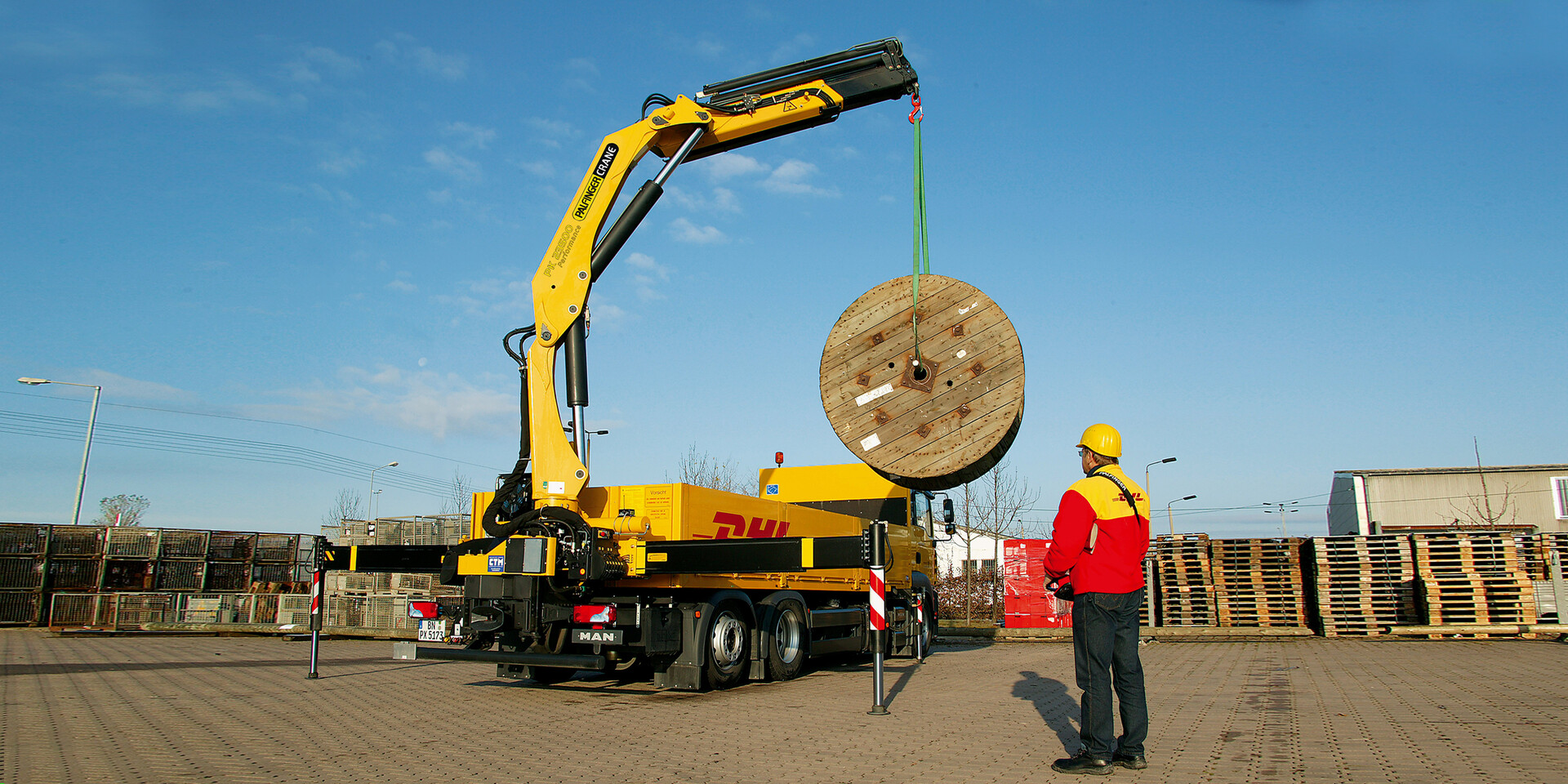

PK 23500 Performance
| Макс. подъемный момент | 23.0 тм |
| Макс. грузоподъемность | 10000 кг |
| Макс. гидравлический вылет | 16.7 м |
| Макс. вылет с гуськом | 25.0 м |
| Угол поворота | 400° |
| Усилие поворота с одинарным приводом | 2.8 тм |
| Стандарт размаха аутригеров | 48 m |
| Требуемое для монтажа пространство (станд.) | 0.88 м |
| Ширина в транспортном положении | 2.50 м |
| Макс. рабочее давление | 300 бар |
| Производительность насоса | 50 - 80 gpm |
| Общий вес (станд.) | 2346 кг |
Максимальный грузовой момент (тм) |
Максимальный вылет (м) |
Угол поворота (°) |
Крутящий момент механизма поворота (тм) |
Рабочее давление (МПа) |
Производительность насоса (л/мин) |
Масса КМУ без гидронасоса, рабочей жидкости (кг) |
Высота КМУ (мм) |
Ширина КМУ (мм) |
Размер для монтажа на раме (мм) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| A | 22.4 | 8.2 | 400 | 2.8 | 30.0 | 50-75 | 2346 | 2300 | 2500 | 875 |
| B | 21.9 | 10.3 | 400 | 2.8 | 30.0 | 50-75 | 2506 | 2300 | 2500 | 875 |
| C | 21.5 | 12.4 | 400 | 2.8 | 30.0 | 50-75 | 2646 | 2300 | 2500 | 935 |
| D | 21.0 | 14.5 | 400 | 2.8 | 30.0 | 50-75 | 2782 | 2300 | 2500 | 975 |
| E | 20.7 | 16.7 | 400 | 2.8 | 30.0 | 50-75 | 2895 | 2300 | 2520 | 995 |
Значения вылетов действительны при положении стрел под углом 20° и поэтому не являются максимальными значениями. При использовании механических удлинений грузоподъемность уменьшается на значение массы самих удлинений.
