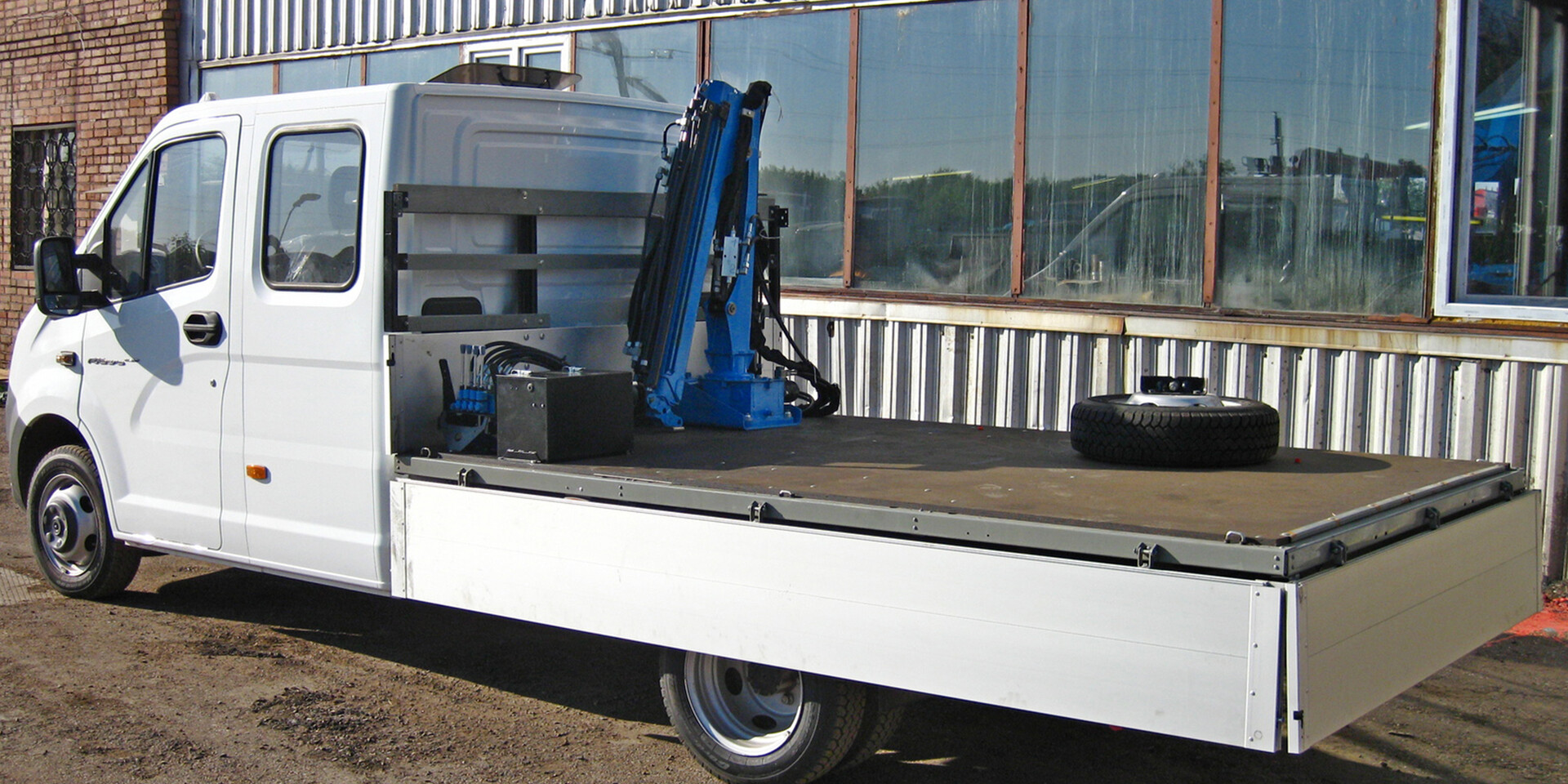

INMAN IM 15

Данная КМУ в базовой комплектации оснащается одной выдвижной опорой, но в зависимости от шасси может быть во фланцевом исполнении (без опоры). Вылет стрелы может быть увеличен ручной секцией телескопирования до 4,2 м, с грузоподъемностью на этом вылете 270 кг. Не требуется регистрация в Ростехнадзоре.

Технические характеристики

Макс. подъемный момент	1.4 тм
Макс. грузоподъемность	990 кг
Макс. гидравлический вылет	3.1 м
Макс. вылет с ручным выдвижением	4.2 м
Угол поворота	325°
Стандарт размаха аутригеров	890мм
Требуемое для монтажа пространство (станд.)	510.00 мм
Ширина в транспортном положении	1080.00 мм
Макс. рабочее давление	20 МПа
Производительность насоса	6 л/мин
Общий вес (станд.)	194 кг

	Максимальный грузовой момент (тм)	Максимальный вылет (м)	Угол поворота (°)	Крутящий момент механизма поворота (тм)	Рабочее давление (МПа)	Производительность насоса (л/мин)	Масса КМУ без гидронасоса, рабочей жидкости (кг)	Высота КМУ (мм)	Ширина КМУ (мм)	Размер для монтажа на раме (мм)
Std	1.4	4.2	325°	-	20.0	6 л/мин	194	1325	1080	510

Значения вылетов действительны при положении стрел под углом 20° и поэтому не являются максимальными значениями. При использовании механических удлинений грузоподъемность уменьшается на значение массы самих удлинений.
