Малые КМУ (до 1 т)
ИМ 20

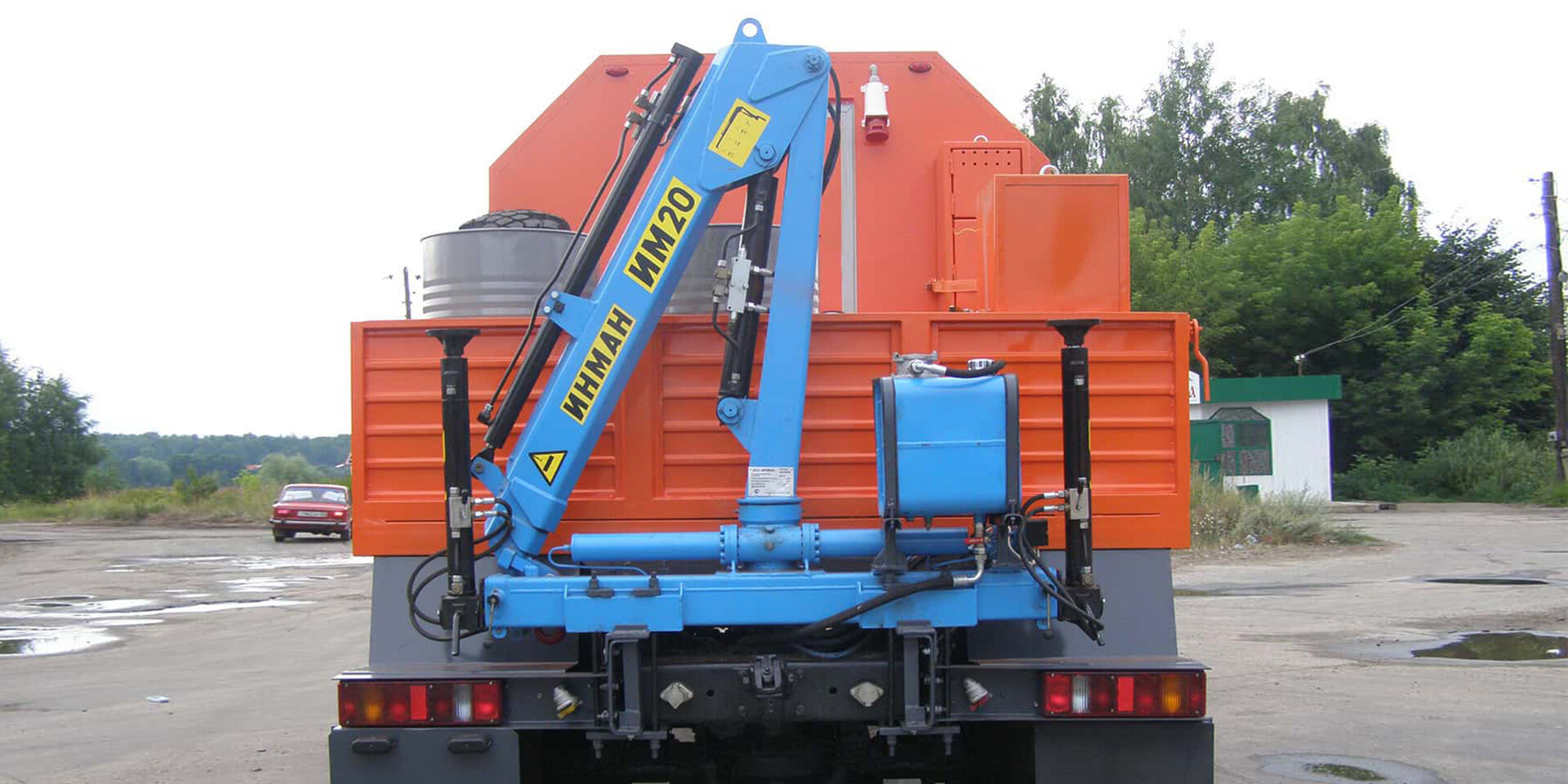

Краноманипуляторная установка ИМ 20 предназначена для работы с мелкотоннажными грузами. Монтируется на небольшие шасси, типа ЗИЛ 5301 (Бычок), трактор МТЗ 82 и др. Имеет одну гидравлическую и одну механическую стрелу телескопирования. При собственном весе в 425 кг манипулятор способен поднимать грузы до 1 тонны.
Макс. подъемный момент | 1.8 тм |
Макс. грузоподъемность | 990 кг |
Макс. гидравлический вылет | 3.6 м |
Угол поворота | 400° |
Стандарт размаха аутригеров | 2700 |
Требуемое для монтажа пространство (станд.) | 550.00 мм |
Ширина в транспортном положении | 1850.00 мм |
Макс. рабочее давление | 20 МПа |
Производительность насоса | 11 л/мин |
Общий вес (станд.) | 425 кг |
|
|
|
|
|
|
|
|
|
|
|
---|---|---|---|---|---|---|---|---|---|---|
Std | 1.8 | 3.6 | 400° | 20.0 | 11 л/мин | 425 | 1955 | 1850 | 611 |
Значения вылетов действительны при положении стрел под углом 20° и поэтому не являются максимальными значениями. При использовании механических удлинений грузоподъемность уменьшается на значение массы самих удлинений.
