Надежность начинается с конструктива

17.01.2018

Выбирая гидравлический манипулятор, покупатель чаще всего ограничивается изучением цены оборудования и таких его характеристик, как вылет стрелы и грузоподъемность. Однако есть ряд других, не менее важных, критериев, определяющих рациональность приобретения того или иного грузоподъемного оборудования, на которые, к сожалению, не всегда обращают внимание при принятии решения о заключении контракта.

Более чем 10-летний опыт помощи потребителям в выборе гидравлического оборудования, а также оказания услуг по гарантийному обслуживанию и ремонту гидроманипуляторов, позволил специалистам компании «Подъемные машины» сформулировать основные рекомендации, которые помогут подобрать наиболее эффективный для бизнеса манипулятор.

Особенности конструктивных и технологических решений производителя крана, позволяют продлить срок службы его компонентов и снизить эксплуатационные расходы.

1. Один из способов увеличить прочность конструкции крана – правильный профиль и равномерная ширина сварного шва.

Здесь следует обратить внимание на равномерность толщины сварных швов – это свидетельство об автоматическом способе выполнения сварочных работ.

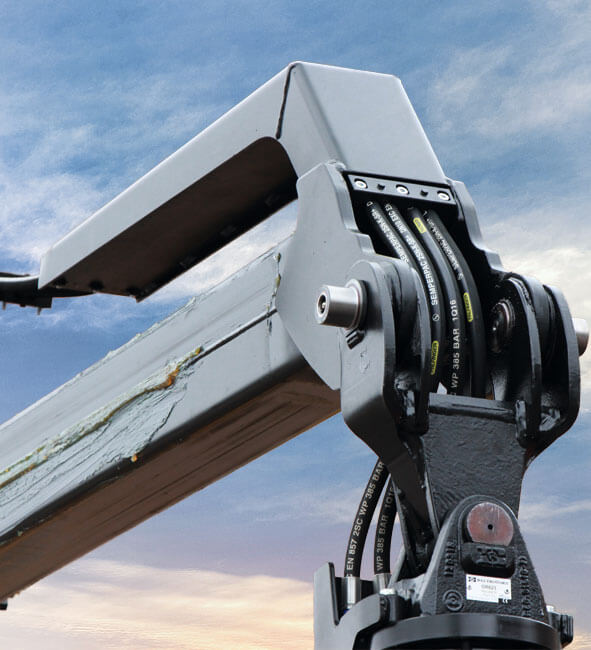

Сварной шов на манипуляторе ВЕЛМАШ VM10L74

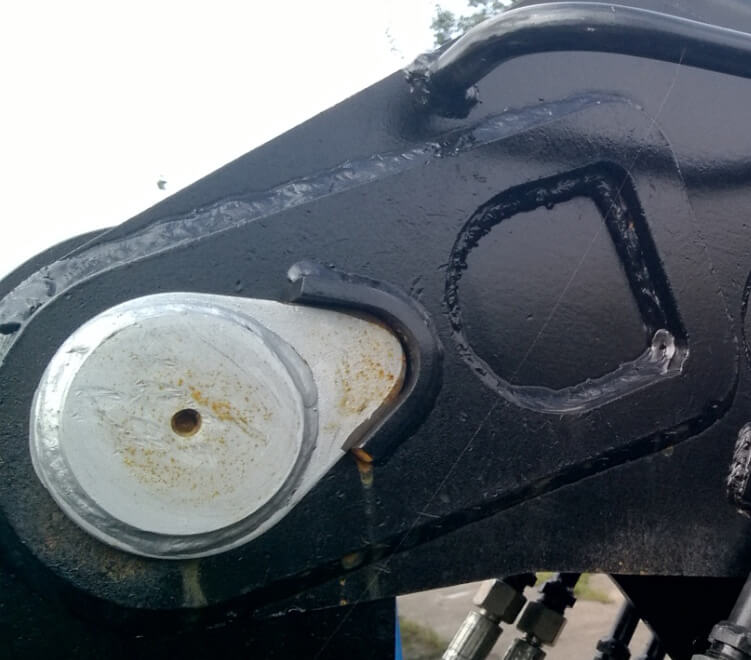

Шов при ручной сварке на манипуляторе другого производителя

2. Отсутствие дополнительных накладок (усилителей) на особо нагруженных местах манипулятора является косвенным подтверждением использования заводом-изготовителем высокопрочной стали (марок S500, S700). Высокопрочные марки стали позволяют снизить вес манипулятора, что приводит к увеличению грузоподъемности шасси, способствует снижению потребления топлива и уменьшению износа автомобиля.

3. Наличие аварийных клапанов, удерживающих стрелу от резкого падения в случае обрыва шланга главного гидроцилиндра или цилиндра рукояти, исключает риск получения оператором производственной травмы.

4. Оцинкованные гидравлические трубки обладают большим ресурсом службы, т.к. они надежно защищены от коррозии.

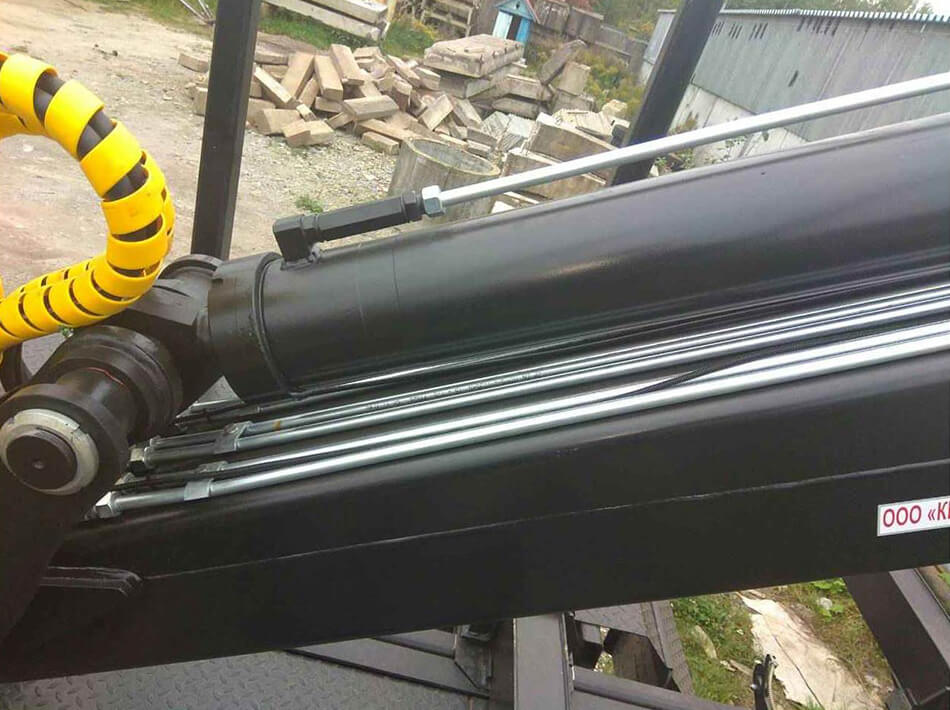

Оцинкованные трубки на манипуляторе ВЕЛМАШ VM10L74

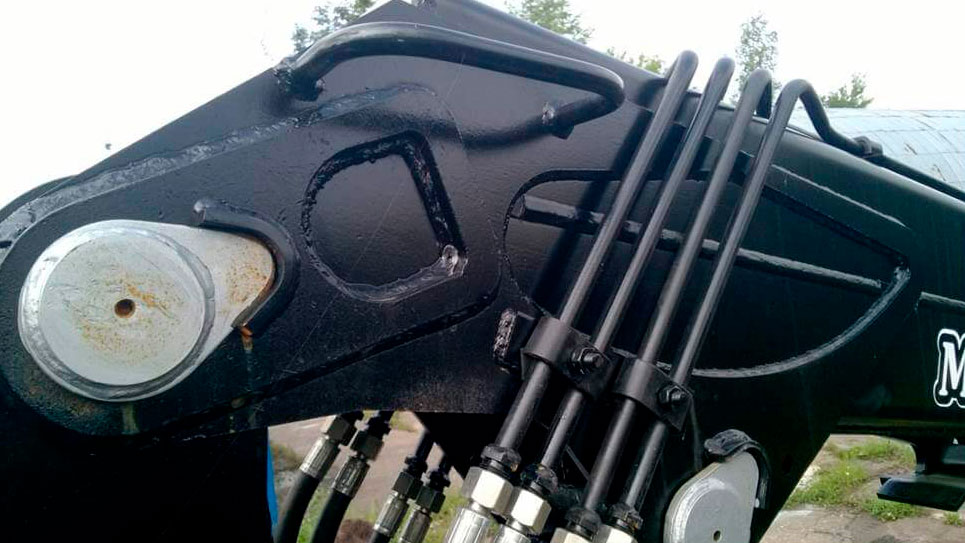

Окрашенные трубки на манипуляторе другого производителя

5. Все элементы металлического трубопровода должны иметь заводской профиль изгиба.

«Ручная доводка» трубок «по месту» монтажа приводит к дополнительной напряженности и перекосам в элементах гидравлической системы, что, в свою очередь, может привести к течи в резьбовых соединениях.

(на фото примеры ручного изгиба трубопроводов)

6. Наличие гидробака бОльшего объема исключит перегрев масла, следовательно, на работу манипулятора не окажет влияния высокая температура окружающей среды.

Кроме этого, перегрев гидравлической жидкости не будет сказываться негативно на продолжительности эксплуатации резинотехнических изделий.

7. Наличие кнопки аварийной остановки позволит своевременно прекратить работу манипулятора в чрезвычайной ситуации, например, при разрыве шланга, не допустив серьезных поломок.

8. Следует учитывать и тот факт, что скорость работы манипулятора напрямую зависит от объема гидроцилиндра.

Чем меньше его объем, тем быстрее гидроцилиндр наполняется маслом, следовательно, растет быстродействие манипулятора и объем выполняемой им работы за единицу времени.

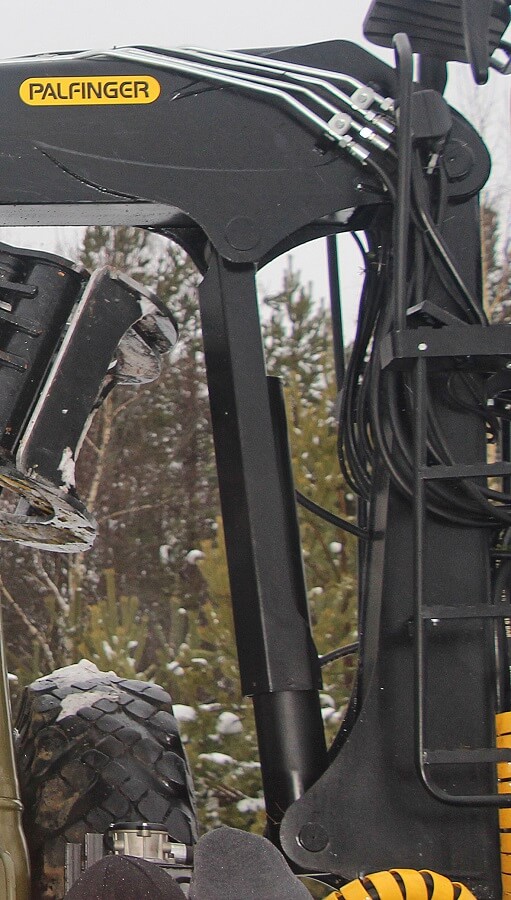

Гидроцилиндр меньшего объема (ВЕЛМАШ VM10L74)

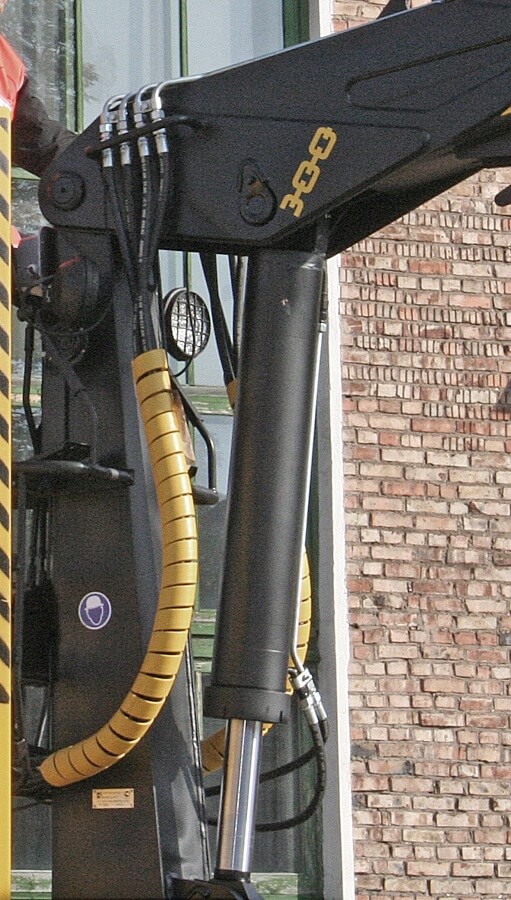

Гидроцилиндр большего объема (ОМТЛ 97)

9. Наличие лестницы, крепления кресла оператора, которое исключает его опрокидывание, наличие подлокотников и ограждений, защищающих оператора от ударов бревен и веток, удобство расположения рычагов управления – все это является показателями безопасного и удобного поста управления оператора и требованием охраны труда.

10. Оптимальным расположением гидрораспределителя является место под креслом оператора.

В этом случае четкость управления манипулятором и плавность его работы повышаются за счет уменьшения длины всех тяг управления, а также снижает износ шарниров и образование люфтов. Кроме этого, если органы управления удалены от рабочего места оператора, у человека быстрее развивается усталость и требуется бОльший период времени для восстановления рабостоспособности.

11. Рукава высокого давления, идущие к ротатору, должны быть помещены в кожухи и не образовывать петли.

Такая конструкция защищает их от обрывов.

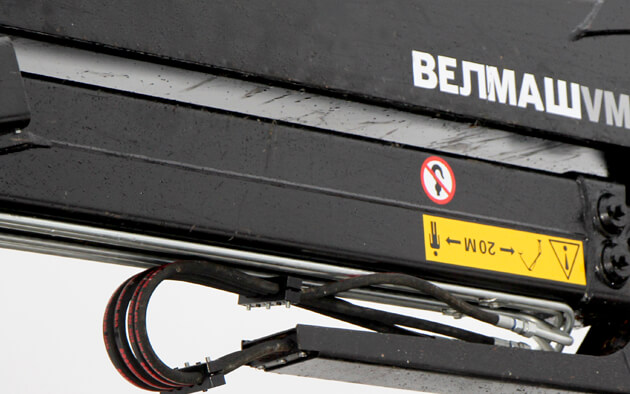

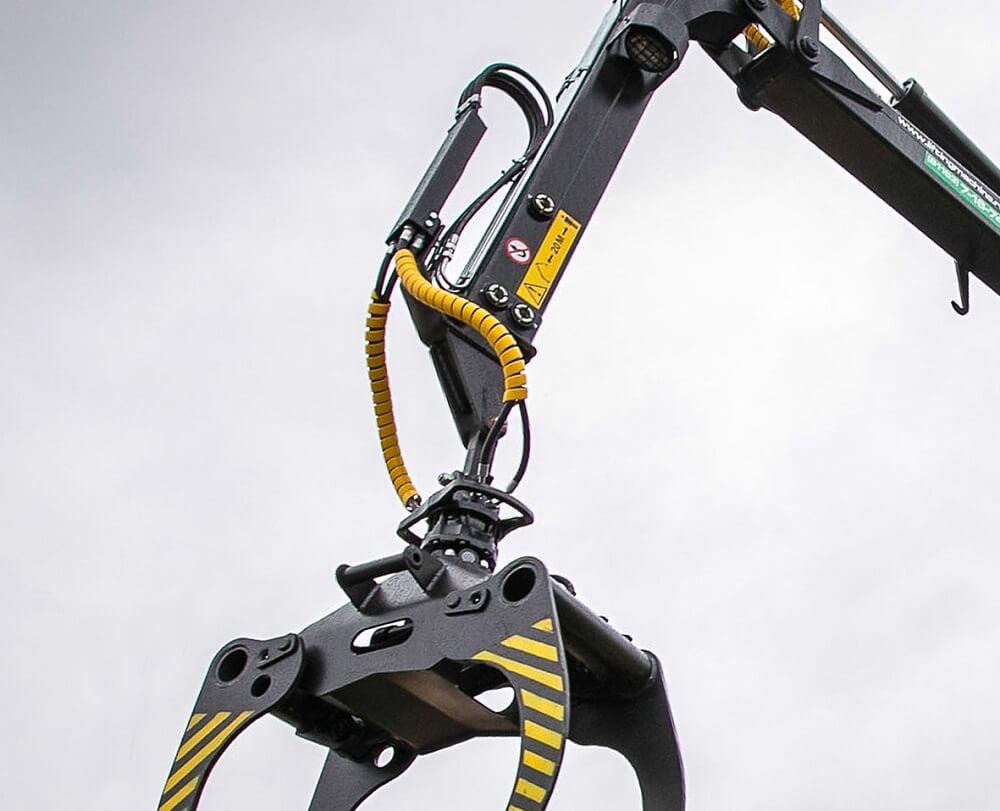

Рукава на манипуляторе ВЕЛМАШ VM10L74 спрятаны в кожухи

Рукава на манипуляторе ОМТЛ образуют петли

Присутствие сервисного центра производителя манипулятора в регионе – дополнительный резерв экономии средств

Приобретение крана должно осуществляться и с учетом имеющейся в регионе возможностей по его сервисному обслуживанию: наличию склада запасных частей широкого ассортиментного перечня, оперативности поставки редковостребованных товарных позиций, наличие квалифицированного персонала, аттестованного заводом-изготовителем, наличие выездной ремонтной бригады.

Отсутствие в регионе специализированного сервисного центра по ремонту гидравлических манипуляторов увеличивает издержки по доставке крановой установки к месту проведения квалифицированного ремонта, усложняет контроль за состоянием, качеством и своевременным проведением технического обслуживания и ремонта манипуляторов. А предполагаемая выгода предприятий, несущих на собственных «плечах» весь груз ответственности за поддержку в технически исправном состояния оборудования, за безопасность его эксплуатации, на практике часто трансформируется в серьезные финансовые потери в случае отказа и простоя техники.
