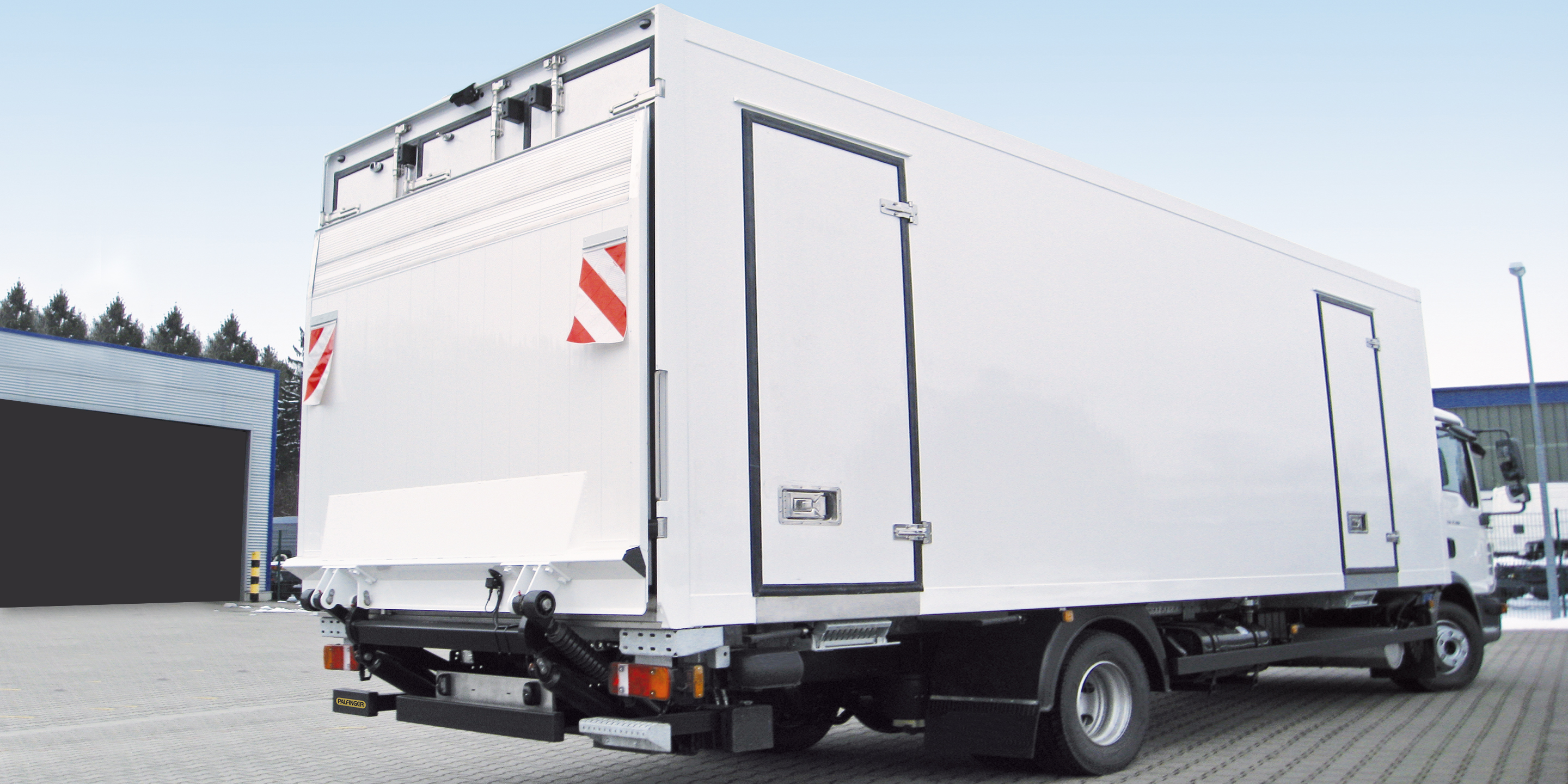

Cantilever
MBB C 2000 L
MBB C 2000 L
Especificaciones clave
- Capacidad
- 2.000 kg
- Hidráulica del equipo de elevación
- 2 cilindros de elevación / 2 cilindros de inclinación
- Centro de carga – longitudinal
- 750 mm
- Relación óptima de peso muerto a carga útil = mayor capacidad de transporte
- Capacidad de elevación de 2.000 kg con una distancia de carga de 750 mm.
- Mecanismo de elevación variable con cinco longitudes de brazo de elevación disponibles para todas las situaciones de fijación comunes
- Diseño con plataforma de aluminio o acero.
- Amplia gama de opciones y variantes de equipamiento.
Especificaciones técnicas
Datos técnicos
- Capacidad de elevación
- 2.000 kg
- Capacidad de elevación
- 2000 kg
- Viga principal
- 180 x 180 mm
- Hidráulica del sistema de elevación
- 2 cilindros de elevación / 2 cilindros de inclinación
- Solape de la plataforma con el suelo
- - 63 mm
- Passo del braccio di sollevamento
- 1300 mm
- Centro de carga, longitudinal
- 750 mm
- Centro de carga, transversal
- Central 50% de la carga nominal en un lado
- Ángulo de inclinación de la plataforma
- +90° to -10°
Pesos
|
Peso muerto |
Altura de plataforma |
Ancho de la plataforma |
|
|---|---|---|---|
| 564 kg | 1.850 mm | 2.500 mm | |
| 570 kg | 1.950 mm | 2.500 mm | |
| 577 kg | 2.050 mm | 2.500 mm | |
| 580 kg | 2.100 mm | 2.500 mm | |
| 586 kg | 2.200 mm | 2.500 mm | |
| 674 kg | 2.009 mm | 2.500 mm | |
| 687 kg | 2.109 mm | 2.500 mm |
Diagrama de carga
| a (mm) | Q (kg) |
| 750 | 2000 |
| 900 | 1650 |
| 1100 | 1300 |
| 1600 | 950 |
| 2400 | 600 |

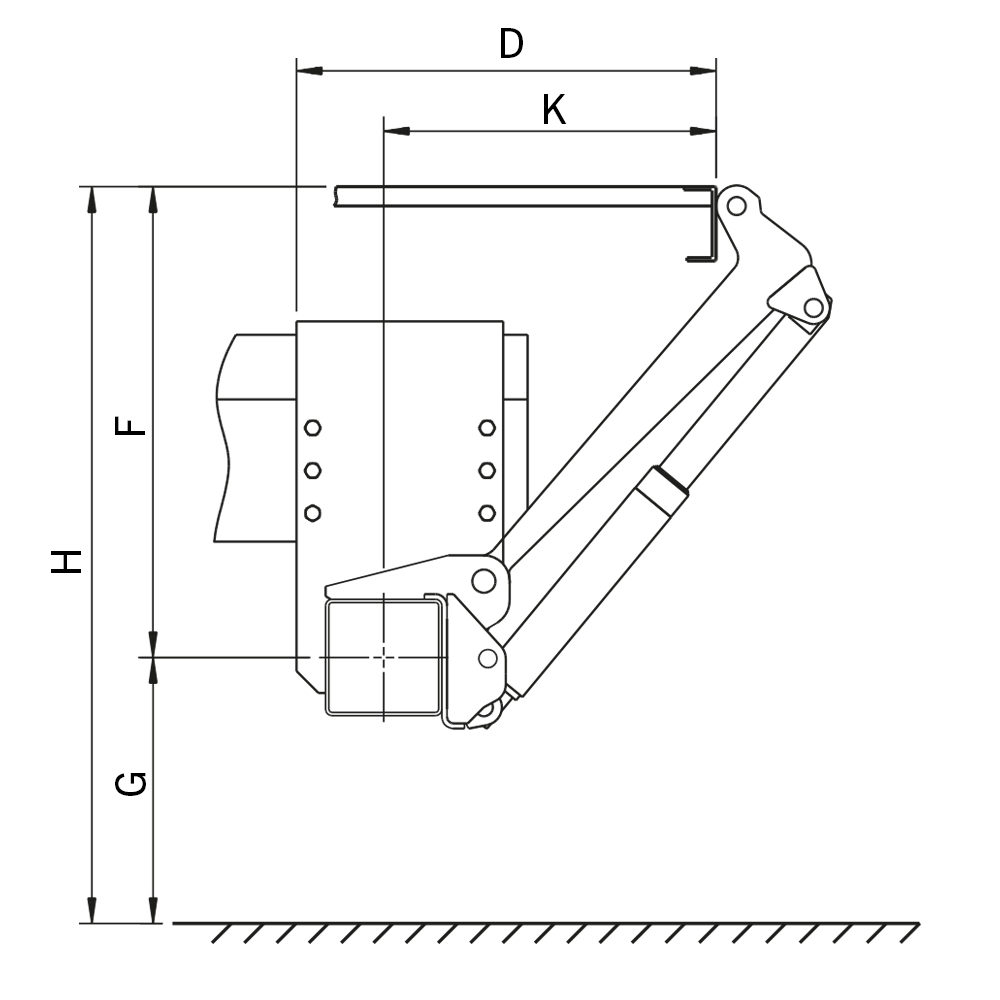

Dimensiones
| Levantar brazos (en mm) | 750 | 800 | 850 | 950 |
| H (máx.) Altura de carga descargada | 1340 | 1416 | 1505 | 1657 |
| H (min.) Altura de carga cargada | 1127 | 1165 | 1204 | 1281 |
| F (max.) Medio de la viga principal al borde superior del piso de carga | 858 | 904 | 967 | 1061 |
| K (min.) en dimensión F (max.) | 413 | 434 | 410 | 444 |
| D (min.) Espacio de instalación (min.) | 563 | 584 | 560 | 594 |
| D (max.) Espacio de instalación (max.) | 752 | 785 | 816 | 880 |
| F (min.) | 742 | 780 | 819 | 896 |
| K (max.) en dimensión F (min.) | 602 | 635 | 666 | 730 |
