Cantilever
MBB C 1500 S
Especificaciones clave
- Capacidad
- 1.500 kg
- Hidráulica del equipo de elevación
- 2 cilindros de elevación / 2 cilindros de inclinación
- Centro de carga – longitudinal
- 1.000 mm
- Uno de los elevadores de cola más fuertes de su clase.
- Capacidad de elevación de 1.500 kg con una gran distancia de carga de 1.000 mm.
- Mecanismo de elevación de cuatro cilindros con cinco longitudes de brazo de elevación diferentes.
- Diseñado con plataforma de aluminio o acero.
- Amplia selección de equipos especiales disponibles.
Especificaciones técnicas
Datos técnicos
- Capacidad de elevación
- 1.500 kg
- Capacidad de elevación
- 1500 kg
- Viga principal
- 180 x 180 mm
- Hidráulica del sistema de elevación
- 2 cilindros de elevación / 2 cilindros de inclinación
- Solape de la plataforma con el suelo
- - 63 mm
- Passo del braccio di sollevamento
- 1300 mm
- Centro de carga, longitudinal
- 1.000 mm
- Centro de carga, transversal
- Central 50% de la carga nominal en un lado
- Ángulo de inclinación de la plataforma
- +90° to -10°
Pesos
|
Peso muerto |
Altura de plataforma |
Ancho de la plataforma |
|
|---|---|---|---|
| 564 kg | 1.850 mm | 2.500 mm | |
| 570 kg | 1.950 mm | 2.500 mm | |
| 577 kg | 2.050 mm | 2.500 mm | |
| 580 kg | 2.100 mm | 2.500 mm | |
| 586 kg | 2.200 mm | 2.500 mm | |
| 674 kg | 1.509 mm | 2.500 mm | |
| 687 kg | 1.809 mm | 2.500 mm |
Diagrama de carga
| a (mm) | Q (kg) |
| 1000 | 1500 |
| 1200 | 1250 |
| 1500 | 1000 |
| 1850 | 800 |
| 2400 | 600 |

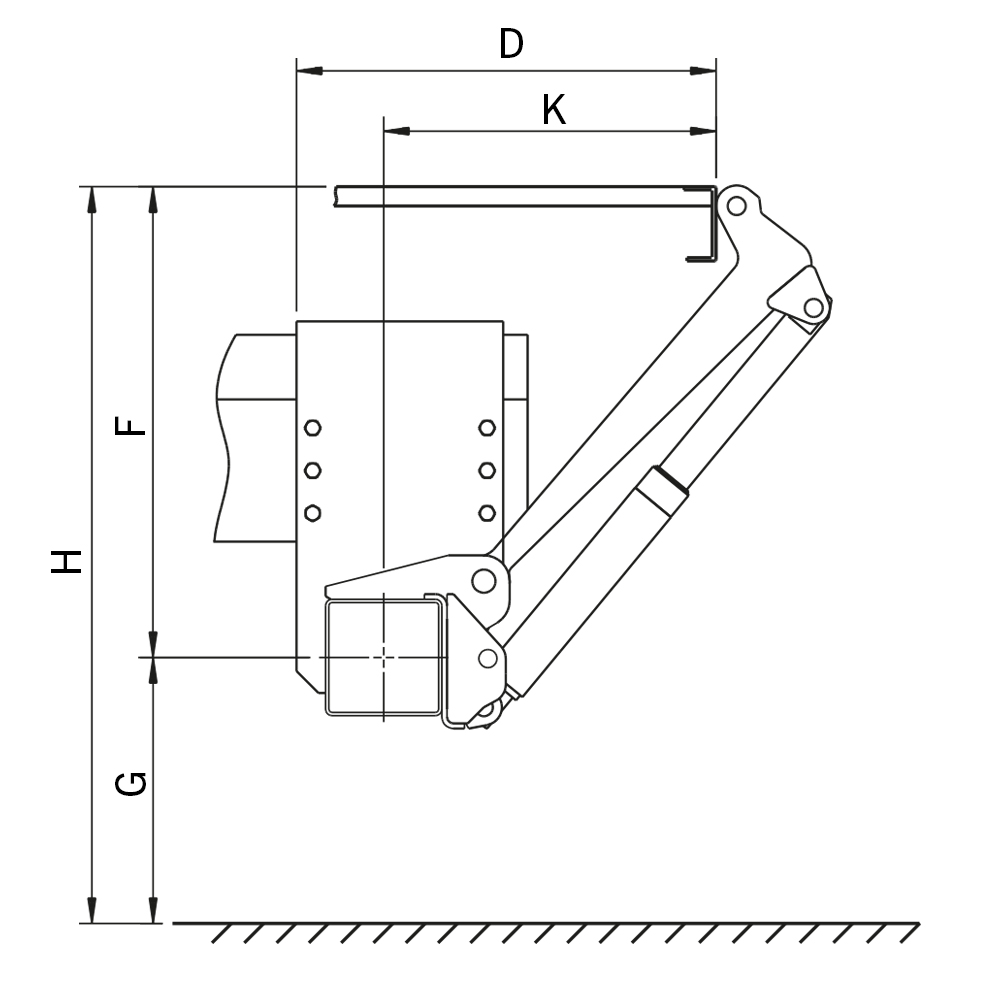

Dimensiones
| Levantar brazos (en mm) | 700 | 800 | 900 | 1000 | 1000 |
| H (máx.) Altura de carga descargada | 1200 | 1428 | 1528 | 1651 | 1793 |
| H (min.) Altura de carga cargada | 883 | 916 | 1006 | 950 | 1023 |
| F (max.) Medio de la viga principal al borde superior del piso de carga | 650 | 817 | 924 | 977 | 1056 |
| K (min.) en dimensión F (max.) | 618 | 601 | 623 | 721 | 783 |
| D (min.) Espacio de instalación (min.) | 768 | 751 | 773 | 871 | 933 |
| D (max.) Espacio de instalación (max.) | 876 | 970 | 1057 | 1190 | 1282 |
| F (min.) | 508 | 566 | 614 | 569 | 608 |
| K (max.) en dimensión F (min.) | 726 | 820 | 907 | 1040 | 1132 |
