Rétractables

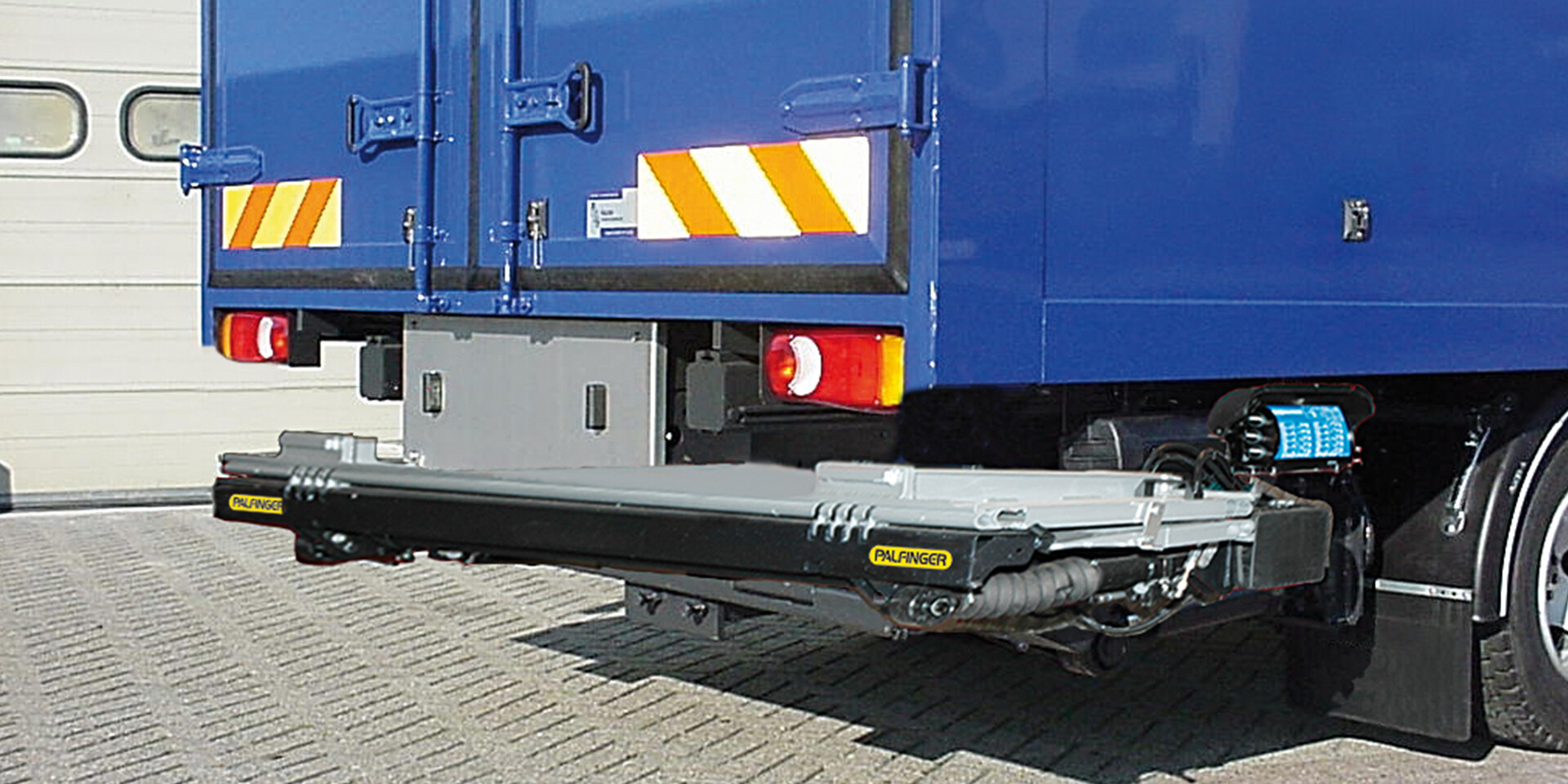

Hayon élévateur
| Capacité | 750 kg |
| Capacité | 180 x 180 mm |
| Hydraulique du cadre de levage | 1320 mm |
| Centre de gravité dans le sens longitudinal | 600 mm |
| Type de plate-forme | largeur de plate-forme | hauteur de la plate-forme | Poids mort | Poids mort | |
|---|---|---|---|---|---|
| alualu | 2000 | 1180 | 350 | - |
| a (mm) | Q (kg) |
| 600 | 750 |
| 700 | 650 |
| 820 | 550 |
| Bras de levage (en mm) | 600 |
| H (max.) hauteur de plancher à vide | 1000 |
| H (min.) hauteur de plancher en charge | 715 |
| F (max.) milieu de poutre jusqu’à hauteur de plancher | 550 |
| K (min.) pour mesure F (max.) | 548 |
| D (min.) mesure minimale de montage | 985 |
| F (min.) | 385 |
| K (max.) pour mesure F (min.) | 660 |
| G (max.) à vide (milieu de poutre jusqu’au plancher) | 450 |
| G (min.) en charge | 330 |
| E (max.) largeur du châssis du véhicule (max.) | 870 |
| E (min.) largeur du châssis du véhicule (min.) | 750 |
