Unterziehbar
MBB R 2000 LK
Ladebordwand
Plattform
- Alu Platform
- Steel Platform
- St/AL - Faltplattform
- Bodenrollen
- Warnflaggen rot/weiß oder schwarz/gelb
- LED-Warnleuchten
- Schutzbügel für Warnleuchten, Paar
- Abrollsicherung
Innenseite
- Erhöhte Rutschsicherheit R13 (für Aluminium-Plattformen)
- Kunststoffbeschichtung (Geräuschreduzierung)
Außenseite
- Stahlplattform mit gepulverter Rückseite
- Aluminium Plattform mit nass lackierter Rückseite
- Alu-Platform exoliert
Hubwerk
- Zylinder mit Faltenbälgen und Schutzrohren
- Alle Stahlbauteile in KTL
- R-Modelle mit zentralem Verfahrzylinder (CCD) / Konsolen, Zylinder und Schale vormontiert
- Hubwerk pulverbeschichtet
- Hubwerk micro-verzinkt
Bedienung
- Bedienkasten mit Schutzdeckel und Z-Bügel
- 3+1 Bedienung
- 4-Knopf Bedienpanel, flache Ausführung für Innenmontage
- Fußschalter in der Plattform versenkt, überfahrbar
- Handkabelschalter 2 Knopf
- Handkableschalter 3 Knopf
- Funkfernbedienung RCBT
- Funkfernbedienung Akerström
- Schloßtaste oder Dreheinschalter
Elektrik / Sensorik
- 12V oder 24V
- Fahrerhauseinschaltung mit Anzeigefunktion ODER Schnittstelle ETMA Code A (V-Lifte nur Kabinenkontrollgerät)
- Sensoren b13 (Hubwerk) und b15L (Plattform)
- Steckbarer Sensor b15S Plattform (statt Sensor b15L)
- Sensor b15L Hubwerk (statt Sensor b13) = "2x b15"
- Entwicklung eines kundenspezifischen Programmes für MBB Control
- EasyMove
- ETMA Code A + B
- Kofferbeleuchtung
Sonstige Optionen und Zubehör
- Sicherheitsgeländer, P-Form, für Stahl oder Alu
| Tragkraft | 2000 kg |
| Stativrohr | 180 x 180 mm |
| Hubwerkshydraulik | 2 x Hubzylinder / 2 x Kippzylinder / 1 x Verfahrzylinder |
| Lenkerstichmaß/Lenkerlänge | 1100 mm |
| Lastschwerpunkt in Längsrichtung | 750 mm |
| Lastschwerpunkt in Querrichtung | Mittig 50 % der Nennlast einseitig |
| Neigungswinkel der Plattform | 0° bis -10° |
| Plattform Typ | Breite (mm) | Höhe (mm) | Eigengewicht | Eigengewicht | |
|---|---|---|---|---|---|
| alualu | 2400 | 1805 | 710 | - | |
| steelalu | 2400 | 1600 | 795 | - |
Die angegebenen Gewichtswerte weisen jeweils die leichteste Version bei der entsprechenden Plattformhöhe aus. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.
| a (mm) | Q (kg) |
| 750 | 2000 |
| 900 | 1650 |
| 1100 | 1300 |
| 1600 | 950 |

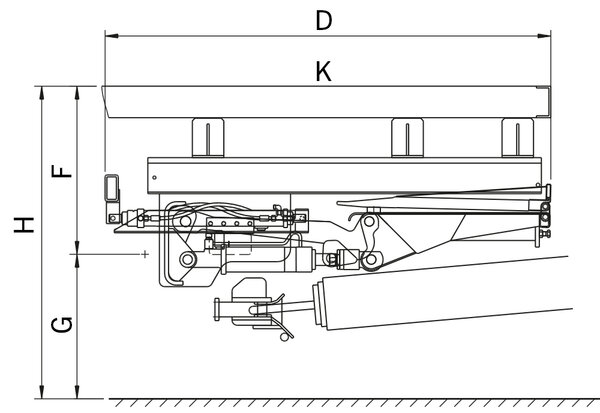

| Lenkerlängen (mm) | 700 | 800 | 900 | 1000 | 1100 |
| H (max.) Ladehöhe unbeladen | 1200 | 1428 | 1548 | 1651 | 1793 |
| H (min.) Ladehöhe beladen | 883 | 1011 | 1006 | 950 | 1023 |
| F (max.) Mitte Stativrohr bis Oberkante Ladeboden | 650 | 817 | 924 | 977 | 1056 |
| K (min.) bei Maß F (max.) | 618 | 601 | 623 | 721 | 783 |
| D (min.) Einbaumaß minimal | 1630 | 1740 | 1740 | 1840 | 1840 |
| F (min.) | 508 | 566 | 614 | 569 | 608 |
| K (max.) bei Maß F (min.) | 726 | 820 | 907 | 1040 | 1132 |
| G (max.) unbeladen (Mitte Stativrohr bis Boden) | 550 | 611 | 624 | 674 | 737 |
| G (min.) beladen | 375 | 445 | 392 | 381 | 415 |
| E (max.) Fahrzeugrahmenbreite (max.) | 1070 | 1070 | 1070 | 1070 | 1070 |
| E (min.) Fahrzeugrahmenbreite (min.) | 800 | 750 | 800 | 800 | 800 |
