Standard
MBB C 2500 L
Ladebordwand
MBB C 2500 L
| Hubkraft | 2500 kg |
| Stativrohr | 180 x 180 mm |
| Hubwerkshydraulik | 2 x Hubzylinder / 2 x Kippzylinder |
| Versatzmaß | - 63 mm |
| Lenkerstichmaß/Lenkerlänge | 1300 mm |
| Lastschwerpunkt in Längsrichtung | 750 mm |
| Lastschwerpunkt in Querrichtung | Mittig 50 % der Nennlast einseitig |
| Neigungswinkel der Plattform | 90° bis -10 |
| Plattform Typ | Breite (mm) | Kranhöhe (mm) | Eigengewicht | Eigengewicht | |
|---|---|---|---|---|---|
| alu | 2500 | 1850 | 547 | - | |
| alu | 2500 | 2100 | 569 | - | |
| steel | 2500 | 2009 | 735 | - | |
| steel | 2500 | 2109 | 785 | - |
Die angegebenen Gewichtswerte weisen jeweils die leichteste Version bei der entsprechenden Plattformhöhe aus. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.

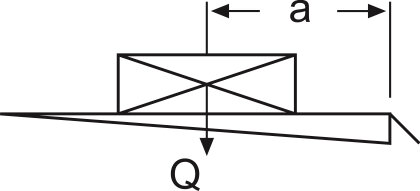

| a (mm) | Q (kg) |
| 750 | 2500 |
| 900 | 2050 |
| 1100 | 1700 |
| 1600 | 1150 |
| 2400 | 750 |

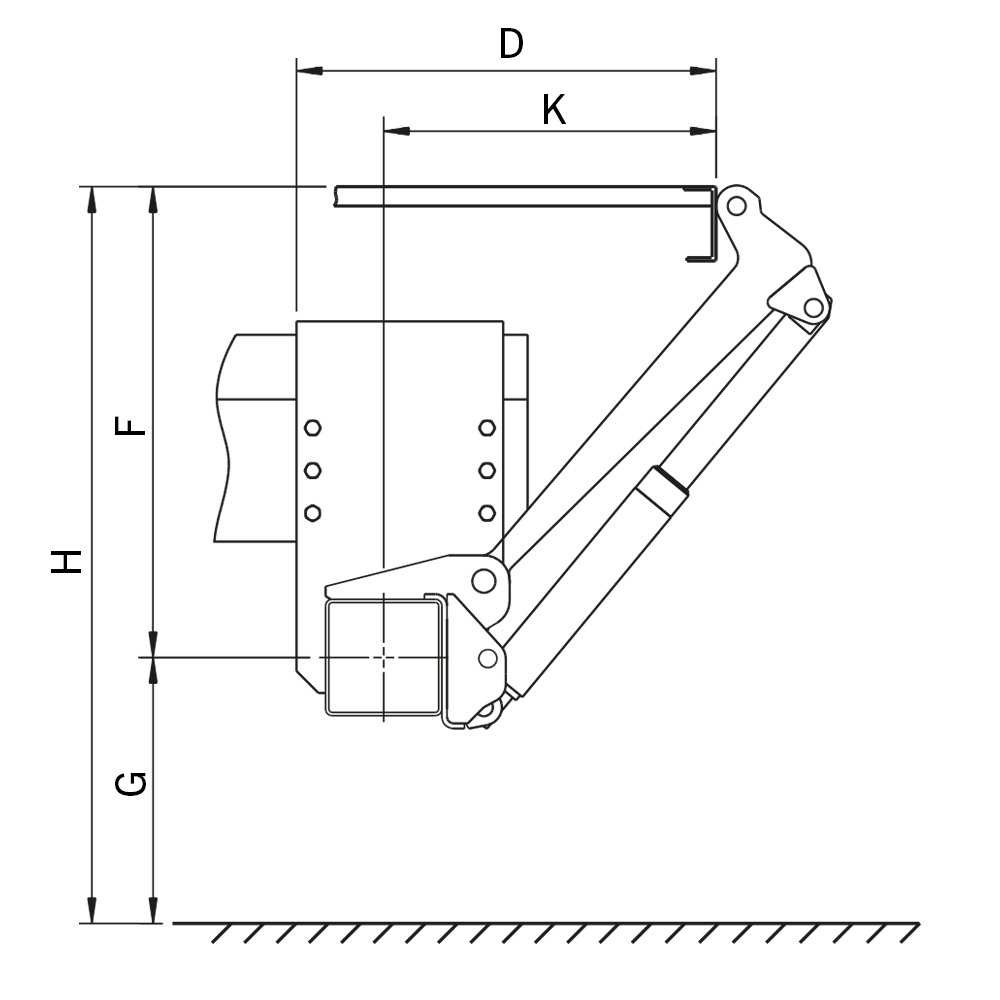

| Lift arms (in mm) | 700 | 800 | 900 | 1000 |
| H (max.) Ladehöhe unbeladen | 1160 | 1345 | 1444 | 1651 |
| H (min.) Ladehöhe beladen | 883 | 916 | 1006 | 950 |
| F (max.) Mitte Stativrohr bis Oberkante Ladeboden | 650 | 785 | 820 | 977 |
| K (min.) bei Maß F (max.) | 618 | 641 | 751 | 721 |
| D (min.) Einbaumaß minimal | 768 | 791 | 901 | 871 |
| D (max.) Einbaumaß maximal | 876 | 970 | 1057 | 1190 |
| F (min.) | 508 | 566 | 614 | 569 |
| K (max.) bei Maß F (min.) | 726 | 820 | 907 | 1040 |
