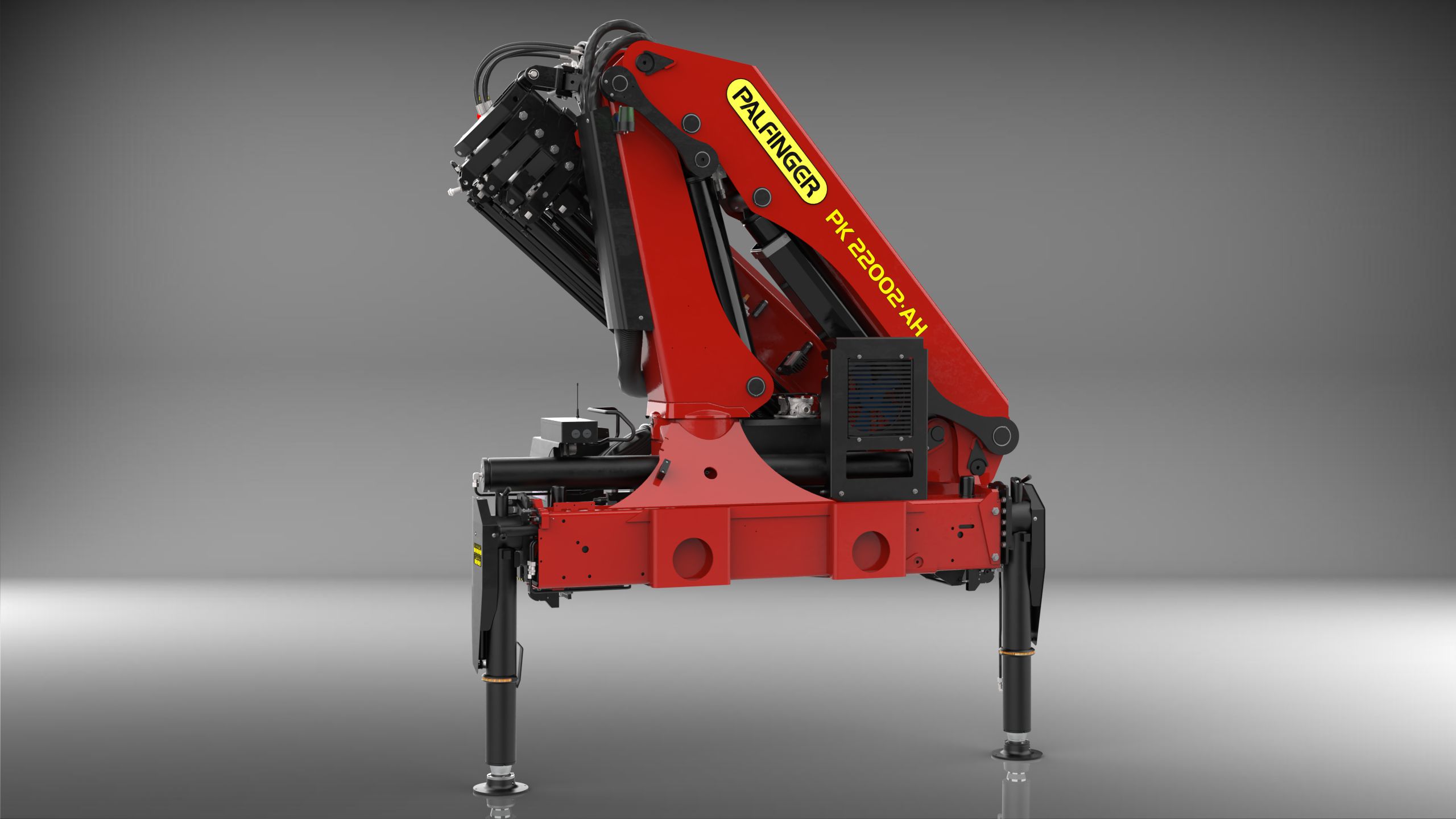

PK 22002 AH
Ladekran
Wichtige Spezifikationen
- Max. Hubmoment
- 20,9 mt
- Max. Hubkraft
- 6 100 kg
- Max. hydraulische Reichweite
- 17,1 m
Unsere High Performance-Reihe ist auf maximale Leistung, Ausdauer und Kontrolle ausgelegt. Die intelligente Konstruktion des PK 22002 AH bietet überlegene Sicherheit, Präzision und Reichweite für verschiedenste Gelände. Der Algorithmus des HSPC-Systems gewährleistet maximale Hubkraft und optimiert den nutzbaren Arbeitsbereich für einen effizienten Betrieb bei geringem Platzangebot.
Technische Spezifikationen
Technische Daten
- Max. Hubmoment
- 20,9 mt
- Max. Hubkraft
- 6 100 kg
- Max. hydraulische Reichweite
- 17,1 m
- Schwenkbereich
- 400°
- Schwenkmoment
- 2,3 mt
- Abstützbreite (std)
- 5.0 m
- Platzbedarf für Montage (std)
- 0,91 m
- Max. Betriebsdruck
- 350 bar
- Fördermenge
- 65 - 90 l/min
- Eigengewicht (std)
- 2 900 kg
Die abgebildeten Krane sind teilweise mit Wunschausrüstung ausgestattet und entsprechen nicht immer der Standardausführung.
Beim Kranaufbau sind länderspezifische Vorschriften zu beachten. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.

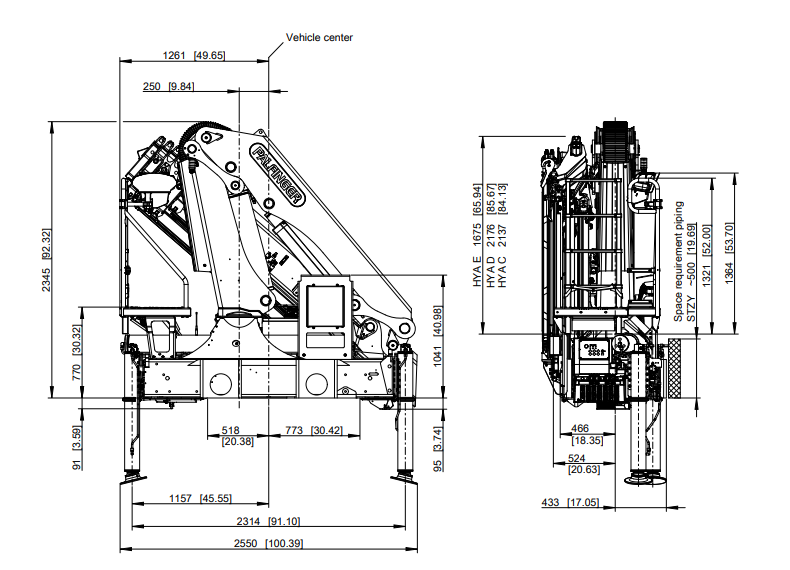

Hubkräfte
|
Kranhöhe (mm) |
Eigengewicht (kg) |
Kranbreite (mm) |
Einbaubreite (mm) |
Hubmoment (mt) |
Reichweite (m) |
Druck (Mpa) |
Fördermenge (l/min) |
Schwenkbereich (°) |
Schwenkmoment (mt) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| C | 2 330 mm | 2 694 kg | 2 550 mm | 975 mm | 19,3 mt | 12,6 m | 35 Mpa | 65-90 | 400 | 2.3 |
| D | 2 330 mm | 2 818 kg | 2 550 mm | 1 015 mm | 19 mt | 14,9 m | 35 Mpa | 65-90 | 400 | 2.3 |
| E | 2 330 mm | 2 935 kg | 2 550 mm | 1 015 mm | 18,7 mt | 17,1 m | 35 Mpa | 65-90 | 400 | 2.3 |
Die abgebildeten Krane sind teilweise mit Wunschausrüstung ausgestattet und entsprechen nicht immer der Standardausführung.
Beim Kranaufbau sind länderspezifische Vorschriften zu beachten. Maßangaben unverbindlich. Technische Änderungen, Irrtümer und Übersetzungsfehler vorbehalten.
POWER LINK PLUS – Maximale Flexibilität
Das Single Link Plus-Rückwärtsverbindungsystem ermöglicht die Aufwärtsneigung des Knickarms um bis zu 15° über die horizontale Linie hinaus. Diese erhöhte Flexibilität unterstützt sicheres und effizientes Heben in beengten Bereichen und um Hindernisse herum. Gleichzeitig faltet der Ladekran kompakt auf dem LKW innerhalb der gesetzlichen Höhengrenzen zusammen und liefert reibungslose Bewegungen, hohe Präzision und zuverlässige Leistung auch bei anspruchsvollen Einsätzen.
HPSC-Plus LOAD – Smarte Power-Nutzung
HPSC-Plus LOAD passt die Leistung des Ladekrans an die LKW-Ladung und die Fahrzeugneigung an. Das System berechnet automatisch die optimalen Hebegrenzen, ob der LKW leer, teilweise beladen oder voll beladen ist. Dies ermöglicht eine größere nutzbare Reichweite bei gleichzeitiger Beibehaltung der vollen Stabilität, ohne Aktion des Bedieners und stellt sicheres, effizientes Heben unter allen Ladebedingungen sicher.
HPLS – Zusätzliche Power auf Abruf
Das High Power Lifting System (HPLS) erhöht die Hubkraft bei Bedarf um bis zu 15 % durch automatische Erhöhung des Hydraulikdrucks. Die Hebegeschwindigkeit wird gleichzeitig reduziert, um Kontrolle und Präzision beizubehalten. Dies ermöglicht die sichere Handhabung schwerer Lasten, verbessert die Heben-Gewicht-Leistung und reduziert die Belastung der Ladekranstruktur – was zur Verlängerung der Servicelebensdauer und zum Schutz des langfristigen Werts beiträgt.
Funkfernbedienung – Volle Kontrolle
Das Funkfernsteuerungssystem steuert den Ladekran sicher und effizient aus der Ferne. Bedienereingaben werden drahtlos übertragen und liefern präzise Hydraulikbewegungen. Dies ermöglicht eine klare Sicht auf die Ladung, Bedienung durch eine Person und Arbeiten außerhalb von Gefahrenzonen. Einstellbare Bedienelemente, Geschwindigkeitseinstellungen und integrierte Sicherheitsabschaltungen verbessern Zweckmäßigkeit, Genauigkeit und die allgemeine Sicherheit auf der Baustelle.
PALTRONIC – Intelligente Ladekransteuerung
PALTRONIC Steuerelektronik überwacht kontinuierlich Last, Position und Stabilität des Ladekrans in Echtzeit. Sensoren senden Daten an das System, das bei Bedarf automatisch Sicherheits-, Assistenz- und Leistungsfunktionen aktiviert. Dies führt zu reibungsloseren Bewegungen, Überlastschutz, verbesserter Stabilität und einfacherer Bedienung – so kann sich der Bediener ganz auf die sichere, präzise Handhabung der Last konzentrieren.
Ausschub-System mit geringer Wartung
Das Ausschub-System mit geringer Wartung macht regelmäßiges Schmierung überflüssig, da selbstschmierende Gleitelemente aus Kunststoff und korrosionsbeständiger Beschichtung verwendet werden. So bleibt der Ausleger sauber, der Serviceaufwand wird reduziert und eine Schmiermittelkontamination von Lasten oder Arbeitsbereichen wird verhindert. Reibungslose Ausschub-Bewegungen, geringere Wartungskosten und eine längere Servicelebensdauer verbessern die Gesamteffizienz und den Wiederverkaufswert.
Optionale Funktionen
AOS – Gleichmäßige Lasten, sichereres Heben
Active Oscillation Suppression (AOS) reduziert Auslegervibrationen und Schwingen der Last während und nach Ladekranbewegungen. Das aktive Schwingungsdämpfungssystem bringt den Ausleger schnell und kontrolliert zum Stillstand. Das verbessert die Präzision, schützt die Last und die Umgebung und ermöglicht einen schnelleren Betrieb mit größerer Sicherheit. Die geringere Belastung der Ladekranstruktur verlängert außerdem die Servicelebensdauer und verbessert den langfristigen Wert.
Fly Jib – Mehr Reichweite und Flexibilität
Fly Jib verlängert den Arbeitsbereich des Ladekrans für das Heben in größeren Höhen und Entfernungen. Zusätzliche Reichweite ermöglicht den Zugriff über Hindernisse, eine verbesserte Positionierung auf engstem Raum und mehr Flexibilität auf komplexen Baustellen. Präzise Steuerung und stabile Leistung unterstützen die effiziente Handhabung von Lasten, die sonst außer Reichweite wären und erweitern die Einsatzmöglichkeiten des Ladekrans.
