Средние КМУ (6-10 т)

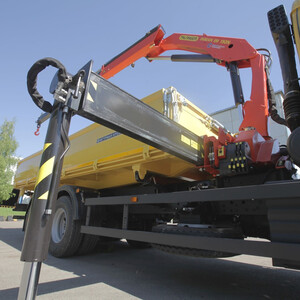

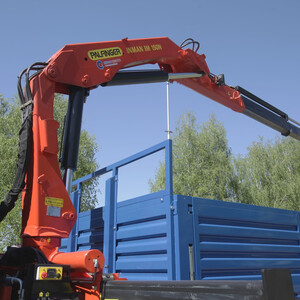

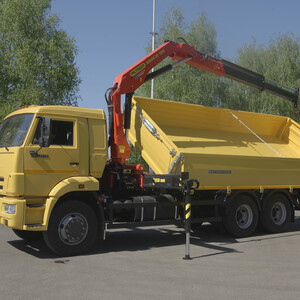

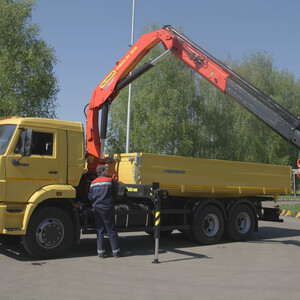

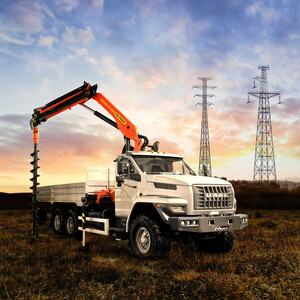

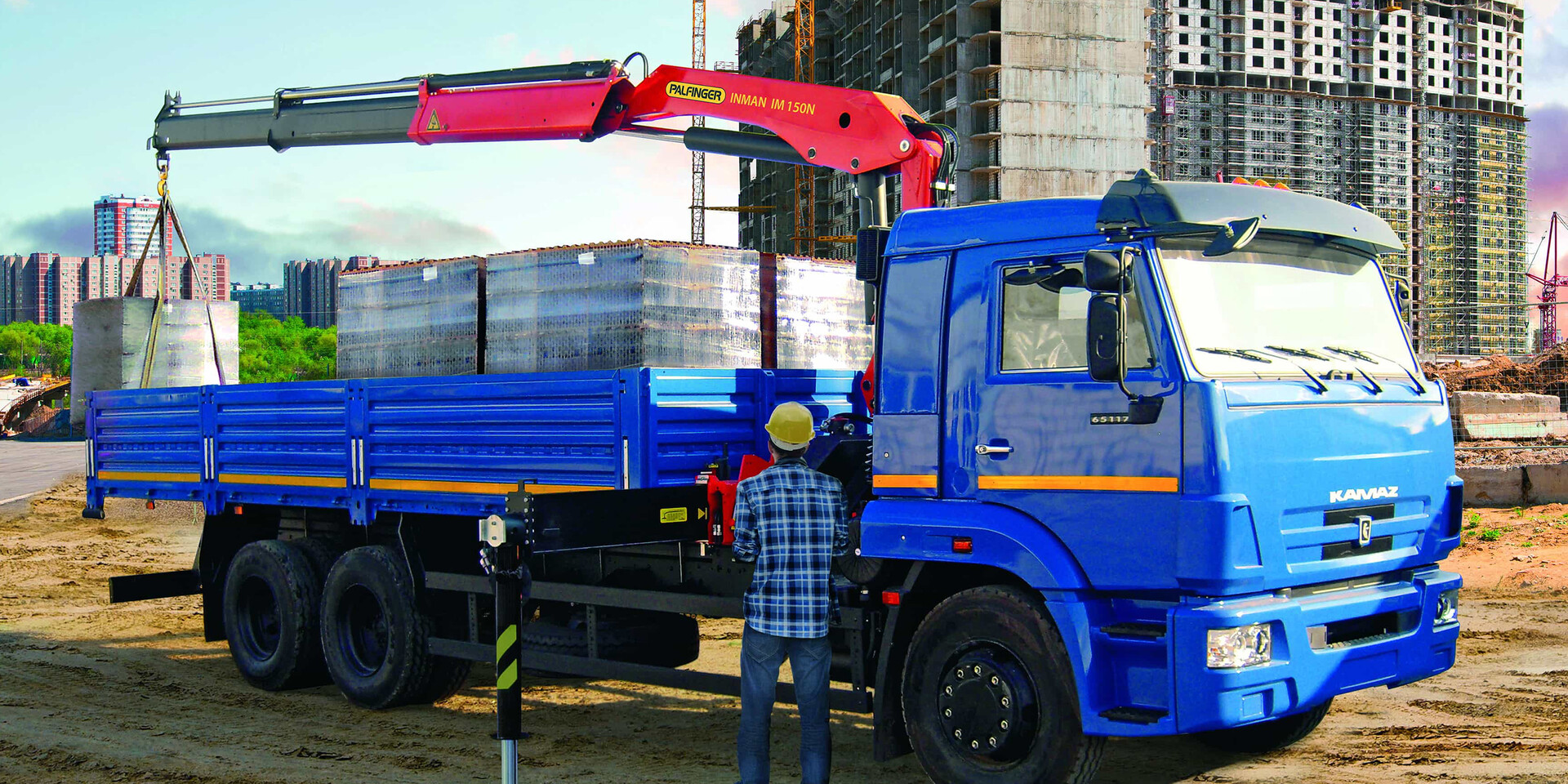

INMAN IM 150N
| Макс. подъемный момент | 14.3 тм |
| Макс. грузоподъемность | 6100 кг |
| Макс. гидравлический вылет | 8.0 м |
| Макс. вылет с гуськом | 8.0 м |
| Угол поворота | 420° |
| Усилие поворота с одинарным приводом | 1.8 тм |
| Стандарт размаха аутригеров | 5000мм |
| Требуемое для монтажа пространство (станд.) | 1000.00 мм |
| Ширина в транспортном положении | 2500.00 мм |
| Макс. рабочее давление | 30 бар |
| Производительность насоса | 40-60 л/мин |
| Общий вес (станд.) | 1769 кг |
Максимальный грузовой момент (тм) |
Максимальный вылет (м) |
Угол поворота (°) |
Крутящий момент механизма поворота (тм) |
Рабочее давление (МПа) |
Производительность насоса (л/мин) |
Масса КМУ без гидронасоса, рабочей жидкости (кг) |
Высота КМУ (мм) |
Ширина КМУ (мм) |
Размер для монтажа на раме (мм) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| Std | 14.3 | 8.1 | 420° | 1.8 тм | 30.0 | 40-60 л/мин | 1769 | 2200 | 2500 | 1000 |
| 03 | 14.1 | 10.3 | 420° | 1.8 тм | 30.0 | 40-60 л/мин | 1904 | 2500 | 2200 | 1000 |
| 04 | 13.8 | 12.4 | 420° | 1.8 тм | 30.0 | 40-60 л/мин | 2029 | 2200 | 2500 | 1000 |
| 05 | 13.5 | 14.5 | 420° | 1.8 тм | 30.0 | 40-60 л/мин | 2170 | 2200 | 2200 | 1000 |
Значения вылетов действительны при положении стрел под углом 20° и поэтому не являются максимальными значениями. При использовании механических удлинений грузоподъемность уменьшается на значение массы самих удлинений.
